Как сделать съемник для крыльчатки быстро и просто

В прошлый раз в своей статье рассказал вам, как изготавливал крыльчатку (рабочее колесо) для будущей улитки стружкоудаления в свою мастерскую. Пора бы уже начать конструировать саму улитку, но не тут-то было. Столкнулся с проблемой, а вернее задумался, как я буду снимать крыльчатку с вала электродвигателя. Особенно когда все уже будет в сборе и к крыльчатки будет минимальная возможность подлезть.

Пришлось в срочном порядке придумывать что-то в виде съемника для этой цели. Пораскинул извилинами своего серого вещества, пришел к выводу, что нужно делать, а главное все это должно быть сделано на быструю руку, чтобы особенно не парится и не затрачивать много время.

Для будущего съемника сварил две пластины буквой – «П» с лапками по сторонам, по бокам образованной конструкции, а именно на лапках просверлил отверстия диаметром 6 мм. В эти отверстия в дальнейшем по плану должны входить болты от крепления крыльчатки к фланцу. По средине основной планки просверлил центральное отверстие диаметром 12 мм и приварил на него гайку, в эту гайку вкрутил обычный удлиненный болт.

В общем съемник готов, остается установить съемник на крыльчатку, прикрутить двумя гайками используя болты крепления крыльчатки к фланцу. Затем вкручивая центральный болт, который будет постепенно упираться в вал электродвигателя тем самым будет способствовать снятию крыльчатки с вала.

В итоге, крыльчатка снята, сделал то, что мне требовалось, теперь в дальнейшем снятие крыльчатки с вала электродвигателя не будет проблемой. Ну, а вам тем, кто не очень любит читать, предлагаю посмотреть ролик. Где наглядно показаны все действия изготовления и снятия крыльчатки.

Источник



Снятие вентилятора радиатора, замена крыльчатки и электродвигателя

Вентилятор снимаем для замены его кожуха, электродвигателя или крыль­чатки, а также при демонтаже радиатора системы охлаждения. Показываем операции по снятию и разборке кожуха с двумя вентиляторами на автомобиле с кондиционером (как более сложные) Работу выполняем на смотровой канаве или эстакаде. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Снимаем передний бампер (см. «Снятие переднего бампера»). Снимаем воздушный фильтр (см. «Снятие воздушного фильтра») и воздухозаборник двигателя (см. «Снятие замка капота»), Сливаем жидкость из радиатора системы охлаждения (см. «Замена охлаждающей жидкости»).

Поочередно (нажимая на фиксаторы колодок жгута проводов моторного отсека) разъединяем колодки жгута проводов и колодки жгутов проводов двух электродвигателей вентиляторов

Пассатижами ослабляем затяжку ленточного хомута крепления пароотво­дящего шланга радиатора… и снимаем шланг со штуцера радиатора.
Головкой «на 8» ослабляем затяжку хо­мута крепления подводящего шланга радиатора…

…и снимаем шланг с верхнего патруб­ка радиатора.

Аналогично снимаем отводящий шланг радиатора с нижнего патрубка радиатора.

Элементы крепления кожуха вентилято­ров (для наглядности показано на снятом радиаторе): 1 — болты крепления к планке радиатора; 2 — кронштейны крепления и держателям на бачках радиатора

Головкой «на 10» отворачиваем два болта крепления кожуха вентиляторов к планке радиатора.

Приподнимаем кожух вентиляторов, выводя его кронштейны из держате­лей на бачках радиатора.

Сдвигаем кожух с вентиляторами вле­во и вынимаем вверх из моторного отсека.
При необходимости замены крыльчат­ки или электродвигателя дополнитель­ного вентилятора…

…шлицевой отверткой сдвигаем сто­порную шайбу вдоль прорезей на валу электродвигателя и снимаем шайбу.

Снимаем фиксатор крыльчатки…

…и крыльчатку дополнительного вен­тилятора. С другой стороны кожуха вентилято­ров…

…выводим из держателей жгут про­водов электродвигателя вентиля­тора.

Головкой «на 8» отворачиваем три гай­ки крепления электродвигателя к ко­жуху…

…и снимаем электродвигатель, выво­дя его шпильки из отверстий кожуха.

Аналогично снятию крыльчатки до­полнительного вентилятора снимаем крыльчатку основного вентилятора.

Крестообразной отверткой отворачи­ваем три винта крепления электродви­гателя вентилятора к кожуху…
…и снимаем электродвигатель основ­ного вентилятора. Сборку и установку вентиляторов выполняем в обратной последова­тельности. Гайки и винты крепления электродвигателей к кожуху затягива­ем моментом 8-10 Н-м.

Источник

Как снять крыльчатку с моторчика печки

Поиск причины, из-за которой не работает вентилятор печки, следует начинать с изучения принципа работы отопителя салона автомобиля и принципиальной схемы включения электродвигателя. Рассмотрим основные методы поиска и устранения неисправностей печки.

За неимением понимания базовых электротехнических терминов и представления о простейших методах диагностики к самостоятельному устранению неисправности электроприборов лучше не приступать.

Диагностический инструмент

Проверить, приходит ли питание на разъем моторчика печки можно с помощью обычной контрольки. Но если речь идет о полноценной диагностике и поиске более сложных неисправностей, то вам потребуется мультиметр. Если вы знаете, как пользоваться мультиметром, то без труда сможете проверить наличие питания на выводах разъемов, определить сопротивление, что поможет вам найти обрыв проводки или констатировать поломку резистора. Также проверка проводов в режиме измерения сопротивления может помочь найти короткое замыкание.

Для проверки ШИМ-контроллеров на системах с электронным управлением скоростью вращения вентилятора печки потребуется осциллограф. Потратить значительную сумму на покупку такого рода диагностического прибора для ремонта печки никак нельзя назвать разумным решением. Если вы воспользуетесь всеми нижеописанными и показанными на видео методами диагностики, а причина так и не будет найдена, рекомендуем обратиться к профессиональному электрику.

Вентилятор не включается

• износ щеток. Поскольку вентилятор печки является обычным двигателем постоянного тока, его главная проблема – истирание щеток, использующихся для подвода напряжения к коллектору. Когда медно-графитовые щетки истираются настолько, что прижимающего усилия пружины уже недостаточно для хорошего контакта, вентилятор работает с переменной частой. К примеру, может включиться после удара по приборной панели либо проезда выбоины на дороге;
• неисправности в электрической цепи управления. Возможно, причина в отпаявшемся контакте, так как во время работы определенные детали электрической цепи могут сильно нагреваться;
• окисление контактов, обрыв проводов;
• перегорание предохранителя (рекомендуем почитать, как правильно заменить предохранитель). Если после замены предохранитель перегорает вновь и вновь, необходимо искать участок цепи, на котором происходит короткое замыкание.

Статья в тему: Обогрев зеркал своими руками – это просто!

Замена моторчика печки

Если вентилятор не работает либо отмечается возникновение шумов и скрипа, нужно его поменять. Для начала подготавливается инструмент: трещоточная ручка, отвертка крестообразного вида и головка.

Откручиваются винты, используемые для закрепления пластмассовой накладки рядом с лобовым стеклом, которая впоследствии снимается. Она будет мешать работе, так же как и уплотнитель капота.

Вытаскивается защитный кожух, который скрывает моторчик печки, и вывинчиваются болты, закрепляющие его на корпусе машины.

С водительской стороны в салоне нужно отыскать провод вентилятора с плюсовым значением и отодвинуть его. Рядом с ним располагается минусовой провод, крепление которого снимается при помощи головки подходящего размера либо рукояти с трещоткой. Другие варианты снятия напряжения отсутствуют, так как устройство отличается прямым методом подпайки проводки. Перед тем как поменять моторчик печки, его следует покрутить для упрощения процесса. При наличии знаний и времени его можно починить. В другом случае монтируется новое устройство, а все элементы возвращаются в последовательности, обратной указанной.

Диагностика своими руками

Если предохранитель цел, для проверки работоспособности вентилятора необходимо добраться к его разъему питания. Электродвигатель печки может находиться либо в салоне под панелью приборов, либо в подкапотном пространстве со стороны салона за моторным щитом. Информацию о том, где находится вентилятор отопителя и как к нему добраться, вы можете найти в руководстве по эксплуатации и ремонту вашего автомобиля. Там же вы найдете схему включения вентилятора.

Изучив схему, определите, на каком из пинов разъема, подходящего к электродвигателю, должен приходить «+» после включения первой скорости вентилятора. Вставьте в этот пин один из контактов контрольки, второй контакт замкните на «массу», включите зажигание и поверните переключатель вентилятора печки в любое из положений. Если лампочка контрольки загорелась, значит, проблема в электродвигателе. Если питание на разъем так и не пришло, необходимо искать обрыв проводки в цепи, идущей к включателю отопителя.

Замена щеток

Для замены щеток необходимо снять лопастное колесо с корпуса электродвигателя (обычно держится на защелках). Если вы не смогли подобрать щетки по каталогу автозапчастей, отпаяйте старые щетки и подберите похожие по размеру. При необходимости медно-графитовые щетки можно подпилить надфилем. Для пайки щеток вам потребуется паяльник, канифоль и немного припоя. Перед сборкой электродвигателя очистите внутренности от продуктов износа предыдущих щеток.

Статья в тему: Безопасная перевозка новорожденных в авто

Если вентилятор, до того как перестал включаться, издавал писк либо излишний шум при работе, рекомендуем смазать втулки литолом. Положите небольшую порцию смазки на торец втулки и нагрейте ее, чтобы она затекла внутрь. Если вентилятор работал бесшумно, то смазывать втулки не рекомендуется вовсе. Смазка будет задерживать пыль, что со временем превратит ее в абразивную пасту.

Рекомендуем посмотреть видео, в котором довольно подробно показан процесс поиска неисправности вентилятора печки и замены щеток.

Работает только последняя скорость либо отсутствует одна из скоростей

Неисправность в добавочном резисторе. Режим максимальной скорости вращения имеет, что называется, прямое подключение, поэтому можно сделать вывод об исправности цепи управления и самого электродвигателя. Схема с добавочным резистором применяется на большинстве автомобилей. Но также скорость вращения электродвигателя отопителя может регулироваться ШИМ-сигналом.

Проверка резистора

Проверить добавочный резистор можно с помощью мультиметра. Для этого достаточно измерить сопротивление на выводах резистора и сравнить показания с эталонными значениями для вашего авто. Обратите внимание на термопредохранитель, который при коротком замыкании может перегореть, также нередки случаи отпаивания элемента вследствие чрезмерного нагрева резистора. Подобрать похожий резистор можно в магазине радиодеталей. На представленном ниже видео показан процесс обслуживания неразборного моторчика печки. Единственное, что мы не можем рекомендовать — избавляться от термопредохранителя!

Как Снять Крыльчатку С Мотора Печки

Снять мотор духовки Шевроле Нива Сделай сам: внутри видео

Для обеспечения комфортной атмосферы в салоне любого автомобиля, в том числе и Chevrolet Niva, предусмотрена система отопления и охлаждения. Производитель позаботился об этом и оснастил автомобиль печью, а также непосредственно электронным двигателем, рабочим колесом и валом, установленным на нем.

Видео о замене мотора духовки Chevrolet Niva:

Но время от времени случается так, что эта маленькая структура разрушается, перестает выполнять свое предназначение и нуждается в замене. В этой статье мы тщательно анализируем, как заменить печной двигатель на Chevrolet Niva, а также как обслуживать его по мере необходимости.

Пошаговая процедура по разборке печного двигателя

Добраться до печи нелегко!

Перед разборкой печи мы готовим все необходимые инструменты и следим за тем, чтобы ключ не вставлялся в замок зажигания.

Сначала отключите отрицательный терминал. Это необходимо для того, чтобы обесточить цепь и защитить себя от появления короткого замыкания.

Чтобы облегчить разборку топочного двигателя, производитель советует демонтировать всю приборную панель вместе с приборной панелью, проводкой и другими креплениями, с последующим их разборкой и снятием с кабины. Но мы считаем этот метод очень длинным и неоптимальным, поскольку разобрать двигатель еще проще, просто посмотрев снизу.

1. Итак, для этого мы снимаем перчатку, иначе нет возможности вытащить мотор из места посадки.

READ Как Снять Заднее Сидение На Фольксваген Джетта

Будьте осторожны при удалении.

1. Снимите воздуховод с правой стороны и вилку питания на корпусе двигателя.
2. Затем с помощью отвертки Phillips ослабьте три винта, которые соединяют двигатель с рабочим колесом.

Открутите винты в сторону, чтобы они не потерялись.

Взлетать крыльчатка от штока двигателя отопителя.

вентилятор для kia opirus 97112-3F100 KIA 97112-3F000 В этом видео я расскажу как взлетать

Сделай сам
крыльчатка
.

в качестве взлетать крыльчатка вентилятора отопителя

Замена передней втулки электрического нагревателя Passat B3. Рукава были надеты так, чтобы они были большими.

Такая работа требует сильных отверток.

Все болты отмечены стрелками.

Чтобы крыльчатка лучше сходила с посадки, мы встряхиваем ее из стороны в сторону.

Обзор печного двигателя и его замена

Осмотрите двигатель и рабочее колесо на наличие повреждений.

В зависимости от наличия определенных дефектов, двигателю печи может потребоваться:

• Очистка и очистка рабочего колеса от пыли.
• Смажьте все движущиеся части, чтобы избежать нагрева и трения.
• Замена силовых проводов или резиновых трубок.

READ Как Снять Рулевую Рейку На Шевроле Круз

Чтобы диагностировать состояние двигателя, достаточно поднять его клеммы (красный и черный провода прямо к аккумулятору. прим.). И если двигатель работает, он включится на большой мощности.

сборочный моторная пластина Шевроле Нива

Если вы видите, что двигатель изогнут, снимите его с рабочего колеса с помощью отвертки.

• После завершения всех ремонтов осмотрите сам воздуховод на наличие загрязнений и других посторонних предметов и убедитесь, что они очищены.
• Далее, установив стационарный или новый двигатель, затяните все болты по аналогии со снятием, убедившись, что все клеммы, трубки и соединительные болты надежно закреплены.
• Также рекомендуется заменить фильтр в салоне, и если двигатель издает «жужжащие» звуки после подключения клеммы аккумулятора и включения зажигания, установка выполнена правильно.

Как понять, что мотор печки включен Шевроле Нива не работает?

На Автомобили нива Chevrolet, печь нарезается внутри автомобиля, используя контроллер, расположенный на приборной панели.

Он имеет четыре положения блокировки, одно из которых отвечает за отключение, а другое. за скорость продувки воздухом. Поэтому, если вы включите его, воздух не выдувается или не слышны шумы, это будет означать, что устройство, по крайней мере, нуждается в обслуживании.

READ Как Снять Вентилятор Печки Рено Кангу 2

Соответствующий регулятор отмечен маркером.

Причины поломок двигателя

Основными причинами отказа печного двигателя являются следующие:

• Нет питания для устройства Это может быть из-за отсутствия контакта или проблемы с аккумулятором.
• существует повреждение проводов двигателя , из-за их расположения в нише они могут быть раздавлены.
• Предохранитель перегорел Это может быть в том случае, если в цепи прошел ток большей величины, чем стандартный ток. Это в стандарте 25А. Номер F18.

Предохранитель двигателя печи обозначен стрелкой.

В любом из этих случаев, чтобы понять, что случилось с двигателем, его необходимо удалить.

Моторчик печки: ремонт

Для начала стоит проверить, нет ли посторонних предметов в воздуховоде, так как они могут способствовать возникновению шума при соприкосновении с крыльчаткой. Если они отсутствуют, придется разобрать электромотор. Процесс разборки имеет схожий принцип для различных видов устройств.

Нужно вытащить якорь, для этого обеспечивается доступ к щеточному узлу путем снятия крышки вентилятора. Очищаются и смазываются втулки, находящиеся на крышке и корпусе.

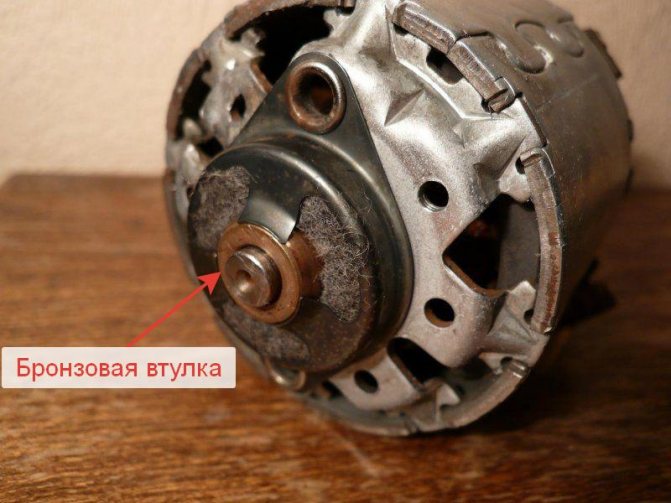

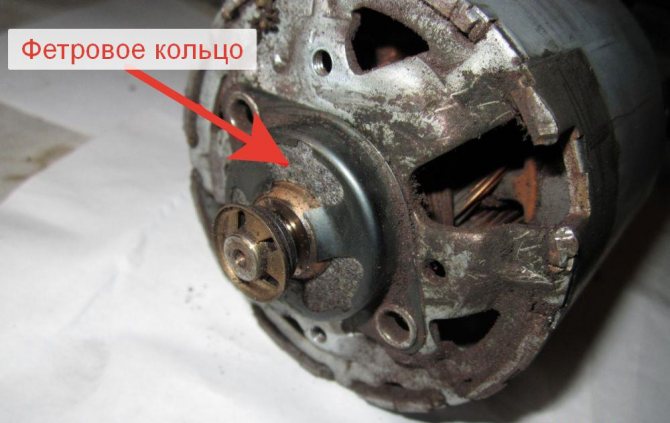

Подшипники тщательно промываются в керосине, предварительно с них снимаются пыльники, выполненные из резины, и смазываются литолом. Такой алгоритм зачастую позволяет вернуть подшипникам работоспособность.

При необходимости их можно заменить на новые. При этом перед снятием на валу отмечаются посадочные места. Для удаления можно воспользоваться отверткой или керном, но оптимальным вариантом является специализированный съемник.

Запрессовка нового элемента осуществляется молотком или древесным бруском, при этом желательно нанести машинное масло на шток.

Коллектор желательно очистить от возможных окислительных явлений, перед тем как собрать моторчик печки. Благодаря этому электропроводность со щетками улучшится. Смазывание вентилятора литолом обеспечит более легкий монтаж в пластмассовый стакан.

Что делать, если печка не дует?

Дело в том, что при работе вентилятора щетки трутся о площадки на якоре. Там где есть трение, есть и физический износ деталей. Токопроводящие щетки стираются. Хоть их и поджимают специальные пружинки, щетки перестают доставать до якоря и соответственно передавать ему необходимую для работы электроэнергию. Моторчик не работает, печка не крутится.

В таком случае достаточно просто заменить изношенные щетки новыми. Аналогичная процедура производится с дрелями, болгарками и даже электрическими бритвами.

Для проведения ремонта сначала надо снять моторчик печки. В нашей Toyota Corolla он находился в ногах у пассажира. Чтобы добраться до него достаточно было открутить несколько саморезов и винтов. Печка в наших руках.

Далее нам требуется добраться до щеток. Для этого снимаем хомут и откручиваем два крепежных винта, открываем лючок с помощью шлицевой отвертки размером побольше.

Теперь самое интересное. Нам надо достать двигатель из корпуса. Для этого необходимо нагреть корпус и крыльчатку в местах, указанных на фото горячим воздухом. Делается это с помощью строительного фена, температура около 200° C.

Будьте аккуратны и увеличивайте температуру постепенно. Так как есть риск, что пластик станет мягким и «поплывет».

Также можно использовать и обычный фен для волос. В этом случае процедура займет больше времени.

Лучше разбирать моторчик салонного отопителя вдвоем. Один греет печку. Другой аккуратно тянет крыльчатку вверх. Или пытается вытолкнуть двигатель из пластмассового корпуса. Для этого можно использовать винты с резьбой как у крепежных, но бОльшей длины. Вкрутив их на 3-4 мм, а дальше толкая вперед.

Также можно использовать длинную отвертку, но будьте аккуратны, не повредите детали.

Итак, двигатель извлечен. Теперь мы видим места установки щеток. Снимаем заглушки. Вынимаем пружинки. Достаем щетки. Так как провода щеток приварены к контактным пластинам – отпаять их не удастся. Проще аккуратно откусить кусачками.

Ремонт моторчика печки ПРАДО 120 (замена подшипников)

В этом видео речь пойдёт о самостоятельном ремонте (восстановлении работоспособности) моторчика

ОБСЛУЖИВАЕМ МОТОРЧИК ПЕЧКИ

Обслуживаем моторчик печки

. Чистим, моем, смазываем.

И сами щетки. Они порядком поизносились.

Пользуясь случаем, надо почистить мотор, крыльчатку и корпус печки. По возможности продуть сжатым воздухом.

Источник

Как отремонтировать бытовой вентилятор

При поломке бытового вентилятора, как настольного, так и напольного, не спешите сразу везти его в ремонт, а тем более выбрасывать. Скорее всего, возникла простая неполадка, и ремонт вентилятора вы сможете произвести самостоятельно.

Основные неисправности

Бытовой вентилятор не отличается сложностью конструкции, и принцип его устройства можно увидеть на рисунке ниже.

Если внимательно посмотреть на рисунок, то становится понятно, что выйти из строя в аппарате могут электродвигатель, редуктор, кривошип, переключатель скорости вращения и пропеллер, создающий поток воздуха.

Главное отличие настольного кулера от напольного – это высокая стойка в напольном варианте. В остальном конструкции идентичны.

Итак, основные неисправности, которые вы можете наблюдать у приобретенного вами кулера:

• агрегат не включается, сетевая лампочка не горит;
• аппарат не работает, но лампочка горит;
• лопасти кулера плохо вращаются;
• агрегат не поворачивается в стороны;
• кулер издает гудение и не вращается.

Агрегат не включается

В этой ситуации может быть 2 варианта: лампочка, означающая готовность агрегата к работе, может загораться или нет. В зависимости от этого, алгоритм диагностики поломки будет отличаться.

Лампочка не горит

Если после включения аппарата в розетку не загорается лампочка, расположенная на его корпусе, и он не запускается, то, первым делом, необходимо проверить, есть ли напряжение в розетке. Делается это просто: возьмите любой электроприбор и включите в эту розетку. Если прибор заработал, значит, нужно искать неисправность в электрической вилке и шнуре.

Для проверки вилки, раскрутите ее и проверьте надежность подсоединения проводов к клеммам. Чтобы проверить кабель, необходимо отсоединить его от контактной колодки аппарата и “прозвонить” тестером. При обнаружении обрыва в жилах кабеля, его следует заменить.

Лампочка горит

Причина такого поведения агрегата, когда горит индикаторная лампочка, но при этом не работает вентилятор, и не слышно никаких звуков, может быть вызвана поломкой блока с кнопками. Для проверки кнопок потребуется разобрать кнопочный блок, находящийся на стойке напольного вентилятора или подставке у настольного аппарата. Но, перед тем, как разобрать аппарат, убедитесь, что он выключен из розетки.

Работа кнопок очень проста: есть положение “вкл” и “выкл”. Необходимо с помощью тестера проверить “выход” и “вход” на каждой клавише.

При обнаружении неисправной кнопки, отремонтировать ее не получится. Поэтому переключатель следует заменить или сделать соединение напрямую. Такой подход к решению проблемы поможет запустить агрегат в работу, если вы находитесь далеко от магазина, например, на даче.

Неисправные переключатели скорости также могут являться причиной, почему не включается вентилятор. Чтобы проверить регулятор, потребуется поставить его в максимальное положение и проверить “вход” и “выход” с помощью того же тестера.

Лопасти кулера плохо вращаются

В случае, когда вентилятор не тянет и плохо гонит воздух, потребуется разобрать корпус, в котором находится мотор. Иногда тот факт, что не крутится пропеллер, может сигнализировать о недостаточности смазки в подшипнике скольжения, установленного в электродвигателе.

Разборка вентилятора происходит следующим образом.

1. Сначала требуется открутить защитную сетку (переднюю ее часть) и снять ее.
2. После сетки, отсоедините пропеллер. Он может быть прикручен к валу мотора гайкой с левой резьбой. То есть, чтобы открутить гайку, вращайте ее по часовой стрелке, а для ее закручивания – против часовой стрелки.
3. Снимите заднюю защитную сетку, открутив еще одну гайку.

4. Открутите весь крепеж, удерживающий кожух агрегата. Иногда в рукоятке для регулировки вращения корпуса находится еще один болтик. Если его не открутить, не получится снять кожух моторчика.
5. Теперь, кода двигатель открыт, следует капнуть несколько капель машинного масла (лучше использовать веретенное масло) на втулку (указано красной стрелкой) и провернуть вал несколько раз в разных направлениях, чтобы смазка впиталась внутрь.

6. После этой процедуры возобновляется легкое вращение вала. Соберите корпус мотора в обратном порядке.
7. Включите агрегат и проверьте силу потока воздуха.

Вентилятор не поворачивается в стороны

Как починить напольный вентилятор, если он перестал крутиться (поворачиваться) по сторонам? Все дело в кривошипе, крепежные винты которого могут ослабиться или выкрутиться. Чтобы узнать это, потребуется разбирать корпус мотора. Если при работе агрегата повороты корпуса происходят с задержкой или полной остановкой, то следует проверить шестеренки в редукторе на предмет зацепления. Также необходимо проверить сам переключатель редуктора, а именно – перемещение его вверх и вниз.

Разберите редуктор и извлеките главную шестеренку. Вал также придется вытягивать. Нанесите смазку на все подвижные элементы и соберите редуктор. Если шестерни сильно износились, они требуют замены, хотя найти аналоги сломавшихся деталей для вентилятора довольно сложно. В таком случае, придется собрать агрегат без редуктора и пользоваться кулером в обычном режиме, когда воздушные массы будут двигаться в одном направлении.

Кулер издает гудение и не вращается

Случаи, когда не крутится вентилятор, и при этом мотор гудит, встречаются довольно часто. Причин, вызывающих данную поломку, может быть несколько:

• отсутствие смазки на подшипниках (что делать, говорилось выше);
• выход из строя конденсатора;
• неисправность электродвигателя.

Выход из строя конденсатора

Ремонт напольного вентилятора в данном случае сводится к проверке емкости конденсатора с помощью тестера. Чтобы добраться к радиодетали, потребуется разобрать корпус мотора. Подробное описание, как разобрать корпус, было приведено выше. После снятия кожуха вы увидите конденсатор, закрепленный на двигателе.

У представленного прибора емкость конденсатора равняется 0,85 микрофарад. По этой причине, на приборе необходимо выставить значение в пределах от 2 микрофарад до 200 нанофарад, как показано на рисунке ниже.

В данном случае, после подключения конденсатора к прибору видно, что его емкость равняется 0,841 микрофарад. Если учесть погрешность ± 5%, то емкость радиодетали находится в пределах нормы, и она не является причиной того, что кулер перестал работать.

Неисправность двигателя

При ремонте вентилятора своими руками, в поисках поломки также необходимо “прозвонить” электродвигатель. Если он неисправен, то аппарат включаться не станет и будет издавать гудение. Необходимо измерить сопротивление на двух обмотках статора, предварительно отсоединив провода, идущие к ним, как показано на следующем рисунке.

Как видно, сопротивление также находится в пределах нормы, поскольку его значение равняется 1215 Ом (1,2 кОм). В противном случае, аппарат загудит, но не включится. В такой ситуации потребуется перемотка двигателя в специальной мастерской.

Аппарат сильно шумит

Поскольку пропеллер агрегата, главная задача которого — создавать поток воздуха, делается из пластика (не всегда качественного), то велика вероятность деформации последнего. Обычно это происходит, если агрегат оставить на долгое время под прямыми солнечными лучами, или возле источника высокой температуры. При деформации нарушается равновесие между лопастями, что и вызывает сильную вибрацию и шум при нормальном потоке воздуха.

Также вибрация вала может появляться из-за разболтавшейся от длительной эксплуатации втулки подшипника скольжения.

Нередко при падении аппарата, когда лопасти крутятся, деформируется защитная решетка. При ударе о нее вращающегося пропеллера, одна из лопастей может сломаться.

Подводя итог, можно сказать, что в разных моделях вентиляторов основные узлы и управляющие элементы могут выглядеть по-другому. Но принципы диагностики и устранения неисправностей от этого не меняются.

Источник

Как снять крыльчатку с двигателя отопителя

В настоящее время производители стараются сделать автомобиль максимально комфортным для человека. Для этого они начиняют его удобными и полезными функциями: отопитель, обогрев сидений, электрические приводы подъёма стекла, кондиционер, круиз контроль и т.д.

Но самое интересное то, что принцип работы всех этих систем опирается на самые элементарные механизмы. Никаких нововведений нет. В пример можно взять отопитель салона или, как называют водители, печку. Её устанавливают в автомобили с середины прошлого века. Тогда она представляла собой моторчик, который загонял тёплый воздух в патрубки и выталкивал его наружу — в салон.

Немного позже вентиляторы стали делать в пластиковых корпусах, большей мощности и меньших размеров, чтобы снизить габариты с весом и повысить производительность. По сей день ничего не изменилось, только теперь в обогреве появились цифровые датчики, а также усовершенствованная система ходов, которая позволяет обдувать разные отсеки салона.

Пример моторчика печки

Благодаря новшествам устройство может самостоятельно поддерживать нужную температуру в автомобиле и эффективно его отапливать. Но ведь по-прежнему всё работает от того самого моторчика. Он является сердцем, которое, выйдя из строя, загубит всю систему. Такое происходит довольно часто даже в импортных машинах. Изнашиваются основные трущиеся элементы, и вентилятор начинает гудеть, скрипеть или вообще заклинивает. Чтобы этого не случилось, желательно иногда обслуживать мотор печки и знать чем его смазывать.

Виды систем отопления автомобиля

Сейчас существует два основных вида печек. Их классифицируют по принципу эксплуатации:

• Стационарные. Это самая обыкновенная система, которая устанавливается на каждый автомобиль в обязательном порядке. Она работает от двигателя, то есть от его системы охлаждения. Антифриз, нагревающийся мотором, по патрубкам идёт к радиатору отопителя — в салон. Здесь и установлен моторчик, который либо дует, либо засасывает воздух от нагревательного элемента (радиатора). Он нагнетается в патрубки, которые отводятся на лобовое и боковые стёкла, а также к ногам пассажиров. Когда вентилятор включён, горячий воздух постоянно идёт по системе труб и обогревает весь салон;
• Автономные. Ещё один вид отопителей, который является серьёзным конкурентом стационарному устройству. Выше рассмотренная система эффективна только тогда, когда прогреется двигатель, а точнее антифриз в системе охлаждения. В ином случае будет дуть холодный воздух. Автономный вариант в этом моменте имеет большое преимущество, поскольку позволяет отопить салон даже заглушенной машины. Сама печка представляет собой установку, которая расходует какое-нибудь топливо и нагревает воздух, антифриз или масло в специальной камере. За ней установлен моторчик, нагнетающий холодный воздух в раскалённое место. От него он выходит уже горячим потоком через сопло. Такая конфигурация позволяет работать вне зависимости от мотора.

Упрощенная схема устройства системы отопления автомобиля

Стоит отметить, что последний является дополнительной функцией и может устанавливаться как заводом, так и владельцем автомобиля. Очень хорошо, если две эти системы совмещены.

Также не менее важным параметром является экономия. В стационарной системе она наблюдается в ресурсе моторчика. То есть, в устройстве присутствует дополнительный патрубок, который выводится наружу автомобиля в виде воздухозаборника. На высокой скорости он захватывает поток воздуха, который идёт к радиатору отопителя. Таким образом, конструкция позволяет отключать электромотор при интенсивной езде и отапливаться одним наддувом.

В автономной системе вентилятор работает постоянно, но экономия здесь в другом. Основной элемент в обогреве раскаляется от сгоревшего топлива, подачу которого контролируют специальные датчики. Когда температура доходит до определённого значения, порция солярки, бензина или газа уменьшается. Устройство потребляет меньше ресурса и даёт больше тепла.

Какая из этих систем лучше, судить трудно. С одной стороны, используется теплоотдача мотора и таким образом повышается его КПД, а с другой — внедряется в автомобиль самостоятельная система, способная работать даже с заглушенным двигателем — автономно. Мы же поговорим о первом виде.

Вентилятор не включается

• износ щеток. Поскольку вентилятор печки является обычным двигателем постоянного тока, его главная проблема – истирание щеток, использующихся для подвода напряжения к коллектору. Когда медно-графитовые щетки истираются настолько, что прижимающего усилия пружины уже недостаточно для хорошего контакта, вентилятор работает с переменной частой. К примеру, может включиться после удара по приборной панели либо проезда выбоины на дороге;
• неисправности в электрической цепи управления. Возможно, причина в отпаявшемся контакте, так как во время работы определенные детали электрической цепи могут сильно нагреваться;
• окисление контактов, обрыв проводов;
• перегорание предохранителя (рекомендуем почитать, как правильно заменить предохранитель). Если после замены предохранитель перегорает вновь и вновь, необходимо искать участок цепи, на котором происходит короткое замыкание.

Статья в тему: Обогрев зеркал своими руками – это просто!

Проблемы с моторчиком печки

Электромотор, как и другие устройства, имеет свой ресурс. Если автомобиль старый, то с такими вещами часто случаются неприятности. Они проявляются в шумной работе или визге из-за отсутствия смазочного материала. Сам по себе мотор состоит из неподвижной части с магнитами (статора) и подвижной части с обмотками (ротора). Последний устанавливается в корпус на бронзовые втулочки. Так вот, если это место пересыхает, то появляется скрип и неприятный звук.

Бронзовая втулка

Вообще при изготовлении таких втулок в бронзу добавляют графит, который служит твёрдой смазкой. То есть, в принципе, они должны работать без вспомогательных материалов. Однако, если в трущуюся пару попала влага или пыль, то проблемы обеспечены. Из-за них бронза окисляется и пересыхает, но через пару минут работы моторчика всё снова притирается. Поэтому визг пропадает быстро. Причиной его появления также является некачественный материал, из которого сделаны вал ротора и втулочки. Они могут просто постоянно гнить или окисляться, если они не покрывались антикоррозионными нержавеющими компонентами при изготовлении.

Бронзовые втулки

На многих заводах предусматривают такое развитие обстоятельств, поэтому втулку и вал оборудуют принудительной системой смазки. Это простое приспособление делает минимальным износ пары. Оно представляет собой специальный материал с высокой впитывающей способностью, который закрепляется вблизи гнезда втулочки. Чаще всего это колечко из войлока (фетр). Его нужно периодически пропитывать смазкой (обычным маслом), которая будет попадать на трущиеся детали и снижать трение. Если на вашем моторчике автомобильной печки установлен такой фетр, внимательно следите за ним. Когда слышен шум при работе, скорее всего просто высохла смазка в войлоке. Пропитайте его маслом и эксплуатируйте вентилятор снова.

Фетровое кольцо

Что делать, если печка не дует?

Дело в том, что при работе вентилятора щетки трутся о площадки на якоре. Там где есть трение, есть и физический износ деталей. Токопроводящие щетки стираются. Хоть их и поджимают специальные пружинки, щетки перестают доставать до якоря и соответственно передавать ему необходимую для работы электроэнергию. Моторчик не работает, печка не крутится.

В таком случае достаточно просто заменить изношенные щетки новыми. Аналогичная процедура производится с дрелями, болгарками и даже электрическими бритвами.

Обслуживание моторчика печки

С фетром ситуация понятна, но что делать, если сам электромотор некачественный? Это проявляться в постоянной ржавчине на валу вентилятора, из-за того что в сталь не добавляли нужных компонентов при выплавке или же бронзовые втулки не содержат графита. В таком случае пара может сильно перегреться в месте трения и заклинить. Тогда ещё появляется риск пожара, который возможен при замыкании от перегрузки.

Обслуживать такие моторчики придётся намного чаще, ведь смазать их получится только густой смазкой (лучше графитовой). А она, как известно, долго не держится.

Смазывать ненадежные моторчики печи лучше графитной смазкой

Смазка бракованного моторчика печки

Хотя есть ещё один вариант, которым пользуются многие автовладельцы. Можно сделать войлочное кольцо самостоятельно и приклепать его к корпусу моторчика, а затем пропитать маслом. Оно ничем не будет отличаться от заводского изготовления и долго прослужит. То есть, с бракованным вентилятором тоже можно ездить, но придётся немного поморочить голову. Не у всех получится правильно смазать или доделать печку, чтобы не повредить другие системы, находящиеся вблизи. Лучше всего, конечно, просто заменить вентилятор на новый и забыть о проблемах.

Стоит ещё отметить, что вместо бронзовых втулок могут быть установлены роликовые или шариковые подшипники. В таком случае про их смазку можно вообще забыть, так как с завода для электромоторов они все идут закрытыми. То есть, в них уже набито необходимое количество смазочного материала.

Замена щёток вентилятора печки : 14 комментариев

Надолго ли хватает такого ремонта? Есть смысл тратить время и силы?

На данный момент вентилятор печки работает пол года после ремонта.

Мы считаем, что смысл определенно есть

Ну как печка до сих пор работает.

Вот настали холода, опять стал пользоваться печкой. До сих пор работает

У меня королла е120, 2004 г.в., рестайлинг, климат-контроль. Для того, чтобы достать вентилятор из корпуса НИЧЕГО ГРЕТЬ НЕ НАДО. Достаточно открутить два шурупа с торца (торекс). Затем, под крыльчаткой есть три пластиковых защелки, их надо отогнуть длинной тонкой отверткой ОТ центра, и вытащить мотор вместе с крыльчаткой. Усилие приходится прилагать значительное, кроме того, защелки видно плохо в щель между крыльчаткой и корпусом. После щетки становятся доступны.

Маленькое дополнение. Специалисты по ремонту электроинструмента все настоятельно рекомендуют использовать щетки не от электроинструмента (графитовые), а от генераторов нашемарок (графитово-медные).

Александр, спасибо большое за ваше дополнение.

Хотя вентилятор печки в нашей королле до сих пор работает, будем иметь ввиду и при случае попробуем графитово-медные щетки.

Кстати, как вариант можно купить и японские щетки генератора. Они так же продаются отдельно. Хотя стоить будут заметно дороже отечественных (скорее всего).

Подтверждаю замечание относительно материала щеток. Поставил сперва графитовые от тяжелого перфоратора Bosch. Заработало, но оборотов не было. Заменил на медно-графит и все стало в норме. У графитовых сопротивление больше на порядок и на них падает напряжение. Кстати потребляемый ток при медно-графитах около 1,6 А.

Дополнение: за щетками в Новосибирске лучше ехать в Сибстартер. И цена плевая и выбор есть. Я брал на Пермской.

Спасибо огромное за инструкцию. Я до прочтения статьи не мог вытащить моторчик из корпуса. Выбивал на холодную и текстолитовые держатели сломались. А ларчик просто открывался. После сделал как Вы пишите и моторчик в руках.

Большое спасибо за заметку!

Подскажите пожалуйста, перебрал мотор отопителя на мазда 6, заменил подшипники, буквально несколько микрон снял с коллектора на якоре, полирнул, щётки не менял, ещё в норме, но, мотор стал стрекотать, понял что щетки, подумал притрутся. Езжу месяц все работает, но стрекотание терпеть уже невыносимо, подскажите, пройдёт не пройдёт, или надо снова разбирать, спасибо

Менял щетки на вентилятора на висте, так паять не стал просто скрутил старые контакты с новыми щетками. Это временная мера хоть бы зиму отъездить.

Подскажите пожалуйса! Большая ли была выроботка на коллекторе якоря моторчика? Разобрал свою печку и обнаружил что заводская проточка была на 23 мм в диаметре, а выроботка от щеток произошла как то на конус и вот в узкой части осталось всего 20,5 мм! Вопрос . Сколько осталось еще на коллекторе не понятно! Как долго еще может проходить? Какая выроботка была у Вас? Большое спасибо за внимание!

Как снять моторчик печки

Прежде чем смазывать, нужно сначала добраться до вентилятора. Чаще всего он установлен в салоне автомобиля, под главной панелью. Реже его можно найти под капотом (в этом случае снять не составит труда). Чтобы демонтировать моторчик в салоне, необходимо частично разобрать панель. Но перед этим лучше снять с аккумулятора клеммы, поскольку есть риск замкнуть проводку. Обшивка в каждом автомобиле снимается по-разному, поэтому здесь рекомендации не помогут. Чаще всего она крепится либо на защёлках, либо на шурупах.

Когда вы доберётесь до моторчика, не спешите его снимать. Сначала отсоедините всю примыкающую проводку (на редуктор и пневматический клапан). Если вы собрались демонтировать ещё и радиатор отопителя, то надо слить антифриз с системы охлаждения. Для этого нужно открутить краник на основном радиаторе и найти чистую посудину. Но весь тосол всё равно сцедить не удастся. Какая-то часть останется в патрубках, поэтому будьте осторожны при отсоединении.

Моторчик печки автомобиля со снятым пластиковым чехлом

Сам моторчик обычно крепится двумя или тремя болтами, а также может находится в пластиковом чехле, который тоже необходимо открутить. Чтобы смазать, его нужно сначала разобрать и оценить внутреннее состояние. В этом моменте нельзя спешить! Все детали должны отсоединяться легко, без усилия. Если что-то не получается, значит или не до конца откручено, или просто прикипело. Энтузиазм здесь неуместен.

Автомобили и все о них

Как это часто бывает, проблемы с автомобильной «печкой» (вентилятором внутри салонного отопителя) приходят вместе с первыми холодами. Хотя посторонние звуки она начала издавать еще год назад, окончательно отказалась работать только сейчас.
Симптомы были такие: сначала моторчик печки стал издавать посторонние звуки. Иногда включался не сразу. Было отчетливо слышно, как щелкали реле, а двигатель при этом не вращался. Однако после наезда на кочку или какую-то другую неровность электродвигатель начинал вращаться, а теплый воздух поступать в салон.

Одним прекрасным, уже почти морозным утром моторчик печки перестал работать совсем, намекая на необходимость ремонта. При этом не реагируя на переключение скорости и езду по неровной дороге.

Приближается зима, поэтому дальше мы будем вести речь о самостоятельном ремонте вентилятора «печки» или, другими словами, салонного отопителя. А если быть точным, о замене токопроводящих графитовых щеток.

Как вариант, если вы не хотите тратить время на возню со щетками можно просто заменить моторчик печки в сборе. Наша инструкция будет актуальна и в этом случае. Просто пропустите ненужные шаги.

Как смазать моторчик печки

У вентилятора должен сниматься пропеллер, и откручиваться верхняя крышка, в которую будет впрессована бронзовая втулочка. Вторая находится в самом корпусе (стакане). Прежде чем смазывать, оцените их состояние на наличие люфта или выработки. Если ротор в них болтается, то лучше сразу купить новые и заменить. Ну а если всё в порядке, то осталось промокнуть фетровое кольцо маслом (например, моторным) или обмазать всё солидолом и правильно собрать.

Смазка моторчика печки автомобиля моторным маслом

Будьте осторожны с щётками и самим ротором, дабы не повредить якорь. Следите, чтобы жидкая смазка не попадала на контакты, иначе есть риск замыкания. Собирать всё нужно в обратной последовательности и силой ничего не пихать. Если деталь не подходит, значит вы что-то не так собрали. В этом случае лучше заново раскрутить и повторить процедуру. Когда всё установлено на место, можно заливать антифриз и проверять работу отопителя. Если вы всё правильно сделали, шум исчезнет.

Чем и как смазать моторчик печки
3.3 (65%) 4 проголосовало

Сборка мотора печки на Нива Шевроле

Если видно, что моторчик криво оделся, то снимите его с крыльчатки с помощью отвёртки.

Источник
