Пассивное охлаждение процессора мем или реальность

16 марта, 2021

Пассивное охлаждение процессора — мем или реальность?

Каждый, кто хоть раз залезал в корпус своего компьютера, обязательно замечал хотя бы один элемент пассивного охлаждения (проще говоря — радиатор) — офисные и бюджетные видеокарты оснащены пассивным охлаждением, северный мост имеет на себе радиатор, иногда на южном мосту тоже уютно располагается элемент теплоотвода, и большинство игровых плашек оперативной памяти тоже обзавелись пассивным охлаждением.

В игровых комплектующих 2015-2019 года очень часто радиаторы всех форм и мастей маскируются производителями, их формы отличаются от классических радиаторов (самый простой способ увидеть "классику" — посмотреть материнские платы на 775 сокете), к ним добавляется подсветка, рельеф изменяется до неузнаваемости.

. а иногда и вовсе заменяются на кулеры!

Однако, услышав где-то фразу "пассивное охлаждение процессора", человек впадает в ступор. "Пассивное охлаждение процессора? Это как?!" Именно из-за своей абсурдности "радиатор на процессор" стал своеобразным мемом среди сборщиков ПК. Ведь некоторые "передовые" процессоры требуют внушительный башенный кулер, чтобы сохранять температуру в 50-60 градусов при огромных нагрузках, и боксовского кулера никак не хватает, а тут пассивный радиатор!

Конечно, некоторые старые процессоры (1980-1990 годы) обходились маленьким радиатором, а до них радиаторы на процессоры не ставили вообще. Но TDP у этих "старичков" было крайне низким — до 7W, и им просто не нужен был огромный кулер, чтобы рассеивать такое низкое количество тепла, пока сейчас процессоры в среднем имеют TDP в 60-80W.

Казалось бы, пассивное охлаждение никому уже не нужно лет как 30, но некоторые сборщики с большой аудиторией на Youtube с удовольствием тестируют процессорные радиаторы уже на современных "камнях". Ютубер Zach's Tech Turf провел эксперимент с Ryzen 5 2600x и пассивным охлаждением процессора ARCTIC Alpine AM4 , и не смотря на то, что заявленная рассеиваемая мощность данного радиатора — 47W, а тепловыделение данного процессора 95W, радиатор держал температуру в 51° в простое и 68° в Fortnite. То есть в теории (и на практике), на более слабых, офисных или бюджетных сборках пассивное охлаждение вполне может неплохо подойти.

Знали ли Вы о существовании пассивного охлаждения процессора, использовали его или видели его вживую? Напишите в комментариях!

Источник

Огромный пассивный CPU радиатор от Noctua добрался до прилавков

«Адепты» пассивного охлаждения, которые не сильно стеснены бюджетом, наконец-то смогут купить пассивный радиатор для CPU от Noctua.

Прототип этой системы охлаждения впервые был показан примерно два года назад на Computex 2019.

С тех пор компания периодически вспоминала про эту модель и обещала скорый выпуск.

Чудо случилось и кулер теперь можно купить.

Правда пока модель в продаже обнаружилась только в магазине newegg.com.

Куллер совместим со всеми текущими сокетами (Intel LGA115x (LGA1150, LGA1151, LGA1155, LGA1156), LGA1200, LGA20xx (LGA2066, LGA2011-0, LGA2011-3) & AMD AM4, AM3(+), AM2(+), FM2(+), FM1).

Что касается рассеиваемого тепла — описания на сайте newegg скопированы из какого-то источника, в котором была ссылка на список совместимых процессоров. К сожалению этот список не доступен. Но в качестве возможных моделей в тексте значатся «Intel 9900K, 9700K и AMD Ryzen 2700X, 3950X 3700X, 3400G». Эти описания говорят о том, что спецификации для кулера созданы довольно давно. Тем не менее — со времён анонса кулер претерпел значительные конструктивные изменения.

В ранних прототипах было меньше окон для конвекции в пластинах и применялась другая технология для их пробивания. Но при этом окна были крупнее и, возможно, дополнительно увеличивали жёсткость конструкции, соединяя соседние пластины.

Изменились и замки, соединяющие пластины друг с другом. Изменилось и количество пластин радиатора. В модели для продажи — 13 пластин, в ранних вариантах — 12.

А вот количество трубок не изменилось. Кулер снабжён 6-ю теплотрубками, которые соединяются с крышкой процессора через, предположительно, медное основание.

О появлении Noctua NH-P1 в других магазинах информации нет. На сайте Noctua данная модель не представлена.

Для желающих купить подобный кулер стоит учитывать, что для нормальной работы необходима хорошая циркуляция (хотя бы естественная) воздуха внутри компьютерного корпуса.

Источник

Мощный компьютер с пассивным охлаждением за 57249 рублей

Написание блога про эту сборку заняло у меня много времени, ведь подбор комплектующих в компьютер с полностью пассивным охлаждением — дело сложное и ответственное.
Малейшая ошибка чревата перегревом и неработоспособностью всей конфигурации. Давайте же посмотрим, что на сегодняшний день предлагают магазины для любителей пассивного охлаждения и тишины.

Как обычно, я отправился в Регард. Собирать этот компьютер я решил с самого главного компонента для пассивного компьютера — корпуса. Сейчас трудно найти корпус, хорошо подходящий для этой цели, на рынке очень много корпусов со стеклянными или глухими стенками.

А корпусов, которые «дышат» сами, с большой площадью перфорации на боковой стенке — все меньше.
Несколько раз просмотрев все корпуса в Регарде, я нашел хорошего претендента в эту сборку по адекватной цене.

Это InWin G7 BWR143 Grey.

Цена демократичная, добротное качество и самое главное — свободный проход воздуха через перфорации снизу, сбоку и сверху. Для этой сборки это архиважно.
Вот еще несколько фотографий для того, чтобы вы оценили замысел.

Следующим, но не менее важным компонентом для бесшумного компьютера является блок питания. Ведь подавляющее большинство моделей блоков питания поставляется с активной системой охлаждения.
И тут возникает дилемма, ведь полностью пассивные блоки питания неадекватно дороги. Например — 400-ваттный SeaSonic SS-400FL2 (X400 Platinum).

Почти 11 тысяч рублей за 400 ватт! Для меня это неприемлемо. К счастью, есть выход. На рынке есть много полупассивных блоков питания, в которых вентилятор начинает вращаться лишь при достижении определенной мощности потребления. И что самое важное, они намного качественнее вышеупомянутого SeaSonic.

Еще: Наиболее распространенные причины из за которых производят замену батарей

Например — Corsair RM550x (CP-9020177-EU), за 7970 рублей. Вентилятор в нем начнет вращаться лишь при достижении 300 ватт потребления, а наш компьютер не достигнет и 200 ватт потребления под нагрузкой, так что этот блок питания будет работать постоянно в пассивном режиме.

Следующим важным компонентом для полностью пассивного компьютера является видеокарта. Производители последнее время не балуют нас полностью пассивными моделями, несмотря на все более низкое энергопотребление видеокарт. Полупассивный режим работы большинства современных видеокарт по шумовым характеристикам устраивает большинство пользователей.

В Регарде я не нашел подходящей видеокарты и отправился в DNS Технопоинт, там нашлась самая мощная в РФ, на данный момент, видеокарта с полностью пассивным охлаждением — Palit GeForce GTX 1050 Ti KalmX [NE5105T018G1-1070H].

Давайте рассмотрим ее поближе.

Радиатор внушает уважение. Конечно, хотелось бы видеть в этой сборке пассивную GeForce GTX 1650, но их пока у нас не продают.

Опытный читатель спросит — «А если поставить суперкулер на обычную видеокарту?». Но, к сожалению, суперкулеров для видеокарт в продаже почти не осталось. Холодные и экономичные модели, выпускаемые последние годы, не нуждаются в таком охлаждении. Помните, какими огромными и тяжелыми они были? Например, Deepcool Dracula.

Следующим компонентом, требующим особенного внимания, будет центральный процессор. Так как он будет охлаждаться пассивно, требования к энергопотреблению будут жесткими. Но и ставить слабый 4-х ядерный процессор в эту сборку не хочется, они уже не актуальны.
Поэтому я выбрал довольно холодный, но мощный 6-ти ядерный процессор от Intel — Core i5 — 9400F.

По паспорту он потребляет 65 ватт, и даже при AVX-нагрузке система, основанная на нём, потребляет порядка 125 Вт, что меньше потребления конфигураций на многих шестиядерниках последних поколений. Вместе с этим Core i5-9400F в разы экономичнее флагманских Coffee Lake Refresh и может даже похвастать более скромным потреблением, чем у процессоров AMD с их 65-ваттным тепловым пакетом.

Охлаждать его будет монструозный Thermalright Macho Zero.

Материнской платой для этой системы будет ASUS PRIME B365M-A. Все, что нужно иметь современной материнской плате, у нее есть.

Оперативная память — 16 ГБ DDR4 2666MHz Samsung двумя планками.

На этой платформе можно будет серьезно занизить тайминги, что даст неплохой прирост производительности.

В качестве накопителя будет использоваться емкий и недорогой SSD на 960 ГБ, SmartBuy Revival 3 (SB960GB-RVVL3-25SAT3). Жестким дискам в этой сборке места нет, они станут самым шумным компонентом здесь.

Подведем итог. У нас получилась достаточно мощная и абсолютно бесшумная игровая система. Конечно, могут попасться комплектующие, немного пищащие дросселями, но, в любом случае, это будет очень тихий компьютер.

Конечно, GeForce GTX 1050 Ti — это спорное решение в 2019 году, но опытные пользователи смогут поставить в эту систему и GeForce GTX 1650, и даже GeForce GTX 1660, при наличии суперкулера для видеокарты и достаточных навыков.

Не забывайте, что Palit GeForce GTX 1050 Ti KalmX в этой корзине нет.

А что бы вы поменяли в этой сборке? Напишите про свой опыт с пассивным охлаждением в компьютере.

Источник

Как устроена пассивная система охлаждения в компьютерах MIC-7900

После нашей статьи про безвентиляторные компьютеры MIC-7000 было много вопросов про систему охлаждения^ действительно ли она полностью пассивная или внутри есть какие-то активные механизмы охлаждения? Некоторые комментаторы сомневались, что система может работать на пассивном охлаждении без троттлинга, то есть снижения частоты процессора по достижению пороговых температур.

Чтобы развеять мифы, мы решили протестировать систему пассивного охлаждения и провести стресс-тесты для наглядности.

Тесты мы будем проводить на компьютере MIC-7900-S5A1E. Это не самая производительная модель в линейке, но ее мощности достаточно для многих задач т.н. edge computing — размещения вычислительного узла максимально близко к конечному оборудованию, что широко используется для систем машинного зрения, автоматизации, станков.

Компьютер MIC-7900 с установленным модулем расширения MIC-75S20 на 2 PCIe платы и 2 жестких диска

Тестируемый компьютер оснащен процессором Xeon D-1559 с частотой 1.50 ГГц (2.10 ГГц в режиме Turbo Boost), 12 ядер, 24 потока. Тепловыделение составляет 45 Ватт, это немного, по сравнению с топовыми процессорами, у которых TDP может быть более 100 Ватт, но все же существенно.

Половину компьютера занимает цельный массивный радиатор. Системы с активным охлаждением могут быть намного легче и компактнее, но главное достоинство пассивного охлаждения — надежность. Системы с вентиляторами требуют частого обслуживания, забиваются пылью и выходят из строя. Системы с пассивным охлаждением не засасывают пыль и требуют намного меньше внимания.

Радиатор занимает половину корпуса компьютера.

Изучим устройство термоинтерфейса. Разберем компьютер и посмотрим на место крепления термораспределителя процессора к радиатору. Для этого просунем камеру в зазор между материнской платой и радиатором, который составляем примерно 8мм.

Крепление радиатора к теплораспределительной крышке процессора. Процессор припаян к материнской плате.

В тестируемой модели процессор припаян к материнской плате, что позволяет добиться меньшего зазора между радиатором и платой. Минусом такого решения является невозможность замены процессора. Существуют также модели MIC-7000 с привычным сокетом, позволяющим заменять процессор.

Тестирование

До загрузки системы посмотрим, какие датчики температуры доступны в BIOS:

Датчики температуры в BIOS

Измерим температуру радиатора в простое без нагрузки с помощью инфракрасного пирометра. Для этого оставим систему на несколько часов с загруженной операционной системой, но без запущенных программ.

Температура радиатора без нагрузки, в режиме простоя

Тестировать систему будем с помощью программы AIDA64, с помощью теста стабильности системы. Этот тест одновременно нагружает процессор и память, а также может задействовать графический процессор. Для объективности будем выполнять тест в течение длительного времени. Мы оставили систему на всю ночь.

Еще: Чем заклеить треснутый радиатор

Нагрузочное тестирование с помощью AIDA64. Видно, что за все время теста троттлинг не проявляется.

По графикам видно, что температура ядер процессора не поднималась выше 70°C, что укладывается в допустимые значения для данной модели процессора. На протяжении всего теста в помещении была температура около 24°C. Радиатор компьютера не обдувался, в помещении работала центральная вытяжка.
На графиках видно, что эффект троттлинга, то есть механизм пропуска процессорных тактов для снижения нагрузки, не проявляется. Система работает в штатном режиме.

Решетка радиатора при этом нагрелась до 58°C, на ней можно было держать руку без дискомфорта в течение пары секунд.

Заключение

Полностью пассивное охлаждение возможно и работает хорошо. Понижение частоты процессора не происходит, процессор работает в штатном режиме при максимальной нагрузке без ограничения по времени. Системы MIC-7000 можно использовать на объектах, требующих повышенной надежности и продолжительности безотказной работы, на удаленных объектах, где обслуживание затруднено, а также в условиях повышенной загрязненности воздуха, где активные системы охлаждения быстро выходят из строя.

Источник

Ноль децибел. Обзор пассивного кулера Thermalright HR-02

Тайваньская компания Thermalright является одним из лидеров в производстве воздушных систем охлаждения. Продукция этой фирмы уже давно присутствует на нашем рынке и представлена широким ассортиментом кулеров различного назначения. Одним из приоритетных направлений в работе компании, безусловно, является производство высокоэффективных процессорных охладителей. Сегодня в нашу тестовую лабораторию попал не совсем обычный кулер. Его особенность заключается в возможности работы в пассивном режиме, то есть без обдува вентиляторами. По крайней мере, по заверениям производителя этот продукт спроектирован именно как пассивный кулер. Насколько хорошо справится радиатор с охлаждением современного процессора в отсутствии обдува, нам и предстоит выяснить. Итак, героем нашего тестирования стал процессорный кулер Thermalright HR-02.

Вообще, идея сборки максимально тихого компьютера не нова. Многим пользователям не нужна запредельная производительность ценой шума и непомерного энергопотребления. Домашний компьютер может и вовсе без разгона справляться с мультимедийными задачами и не слишком ресурсоёмкими играми. А вот абсолютно беззвучный ПК имеет ряд преимуществ. Например, можно поставить ночью очередь загрузок из Интернета и компьютер не будет мешать спать своим шумом. Кроме того, тихую работу системного блока по достоинству оценят ценители качественного звука и обладатели профессиональных акустических систем. Таких примеров можно приводить ещё много, но перейдём непосредственно к обзору.

Упаковка и комплектация

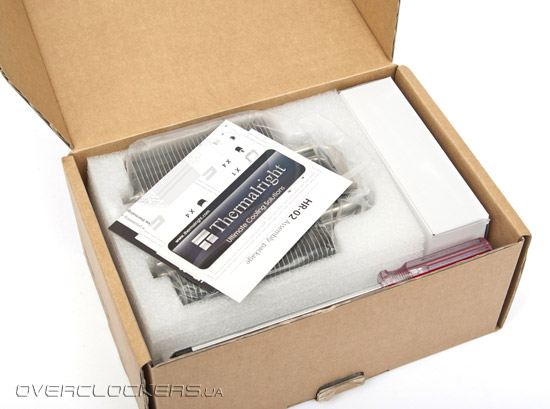

Кулер поставляется в картонной коробке средних размеров. Стиль оформления упаковки привычен для продукции Thermalright — строгий внешний вид коробки, никаких лишних картинок, окошек и прочих маркетинговых «фишек».

Сам радиатор находится в кульке и плотно уложен в защитную пенополиуретановую форму. Вероятность повреждения при транспортировке минимальна. Аксессуары находятся в отдельной коробочке из белого картона.

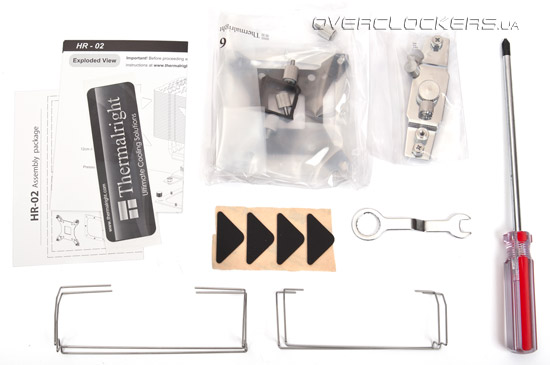

Приятным сюрпризом для покупателя станет достаточно качественная отвёртка, поставляемая с кулером.

руководство пользователя;
наклейка с логотипом производителя;
набор креплений для LGA 775/1155/1156/1366;
скобы для крепления 120-мм вентилятора;
скобы для крепления 140-мм вентилятора;
крестовая отвёртка;
ключик для прижима кулера;
антивибрационные уголки для вентилятора;

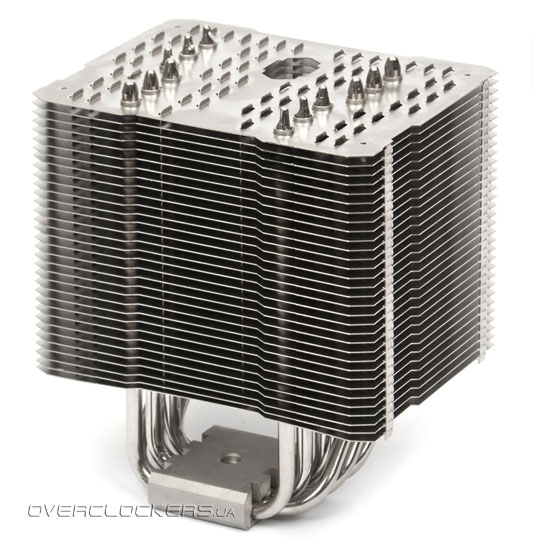

Конструкция радиатора

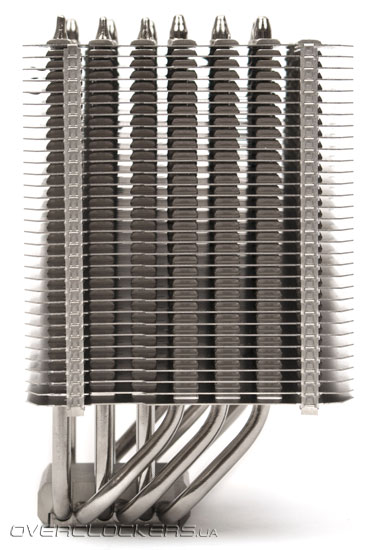

Охладитель Thermalright HR-02 был изначально спроектирован с целью отвода до 130 ватт тепла от центрального процессора без использования вентиляторов. Разумеется, для такого режима работы нужна большая площадь рассеивания тепла. Радиатор представляет собой конструкцию, состоящую из медного основания и шести медных тепловых трубок, пронизывающих 32 перфорированных алюминиевых пластины. Диаметр трубок 6 мм. Толщина рёбер равна 0,5 мм, а межрёберное расстояние составляет 3 мм. Радиатор полностью никелирован.

Общая расчётная площадь радиатора около 9770 кв. см. Для сравнения, площадь теплорассеивателя Noctua NH-D14 равна 12020 кв. см. Толщина пластин, большое межрёберное расстояние и перфорация в пластинах говорят о том, что радиатор спроектирован для работы именно в пассивном режиме.

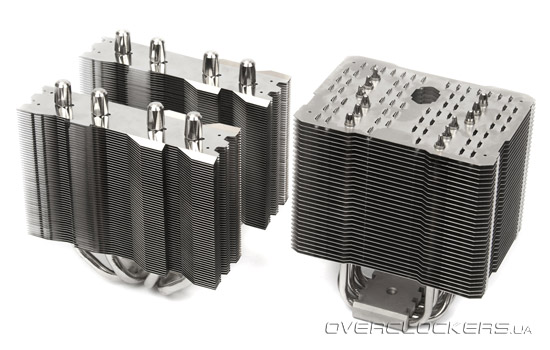

Несомненно, это один из самых крупных (если не самый) односекционных башенных кулеров. Радиатор выглядит массивно даже на фоне двухсекционного Silver Arrow. Также хорошо заметно насколько больше у HR-02 межрёберное расстоянии, чем у «стрелы».

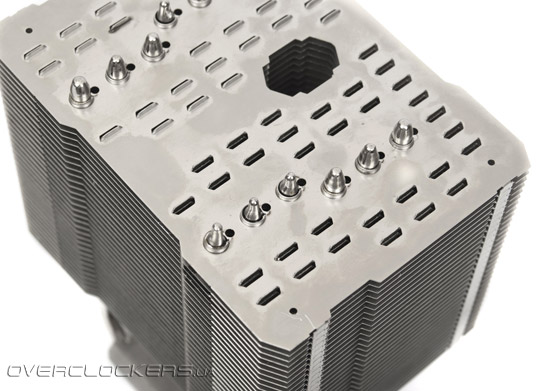

Качество изготовления находится на высочайшем уровне. Взяв в руки это радиатор, создаётся впечатление, что он является литой деталью, а не конструкцией из множества сегментов. Все соединения тепловых трубок с основанием и пластинами оребрения качественно пропаяны. Никаких «соплей» в виде подтёков припоя не обнаружено.

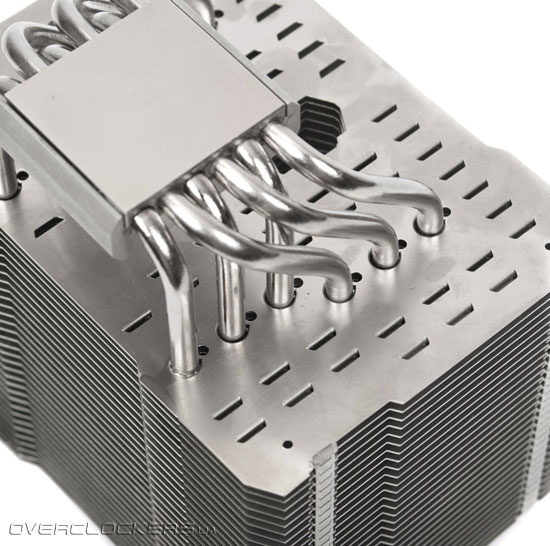

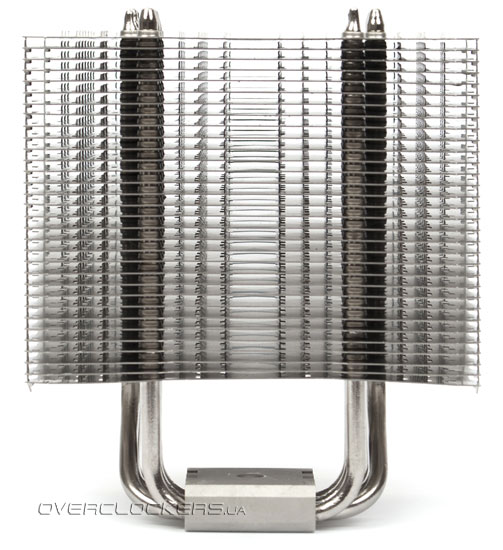

Одной из особенностей Thermalright HR-02 является нестандартное расположение тепловых трубок. Весь радиатор как-бы смещён в бок относительно основания. По задумке производителя такая конструкция должна сделать эксплуатацию более удобной и упростить доступ пользователя к корпусным вентиляторам на задней стенке корпуса. Мы же посмотрели с несколько другой стороны и заметили, что такая конструкция может позволить устанавливать модули памяти с высокими радиаторами во все слоты DIMM. Так ли это, нам ещё предстоит выяснить.

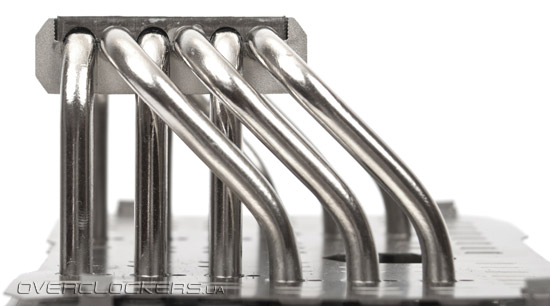

Такая форма нисколько не должна вредить производительности. Тепловые трубки расставлены грамотно и должны распределять тепло по пластинам радиатора достаточно равномерно. Если же речь идёт об установке вентилятора, то положение тепловых трубок как раз будет соответствовать наибольшему воздушному потоку, минуя «мёртвую зону» вентилятора.

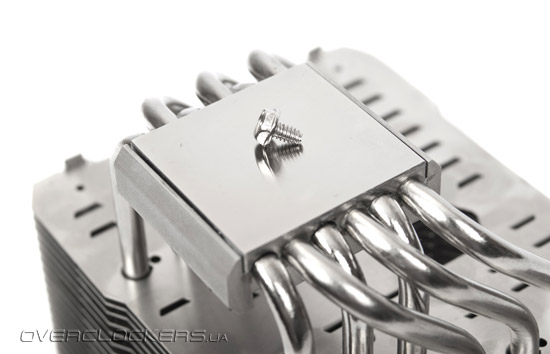

Основание нельзя назвать идеальным, но оно достаточно ровное, чтобы обеспечить более или менее равномерный отвод тепла от крышки-теплораспределителя. Если сравнить качество изготовления с кулером Noctua NH-D14, то австрийская компания всё же впереди.

Подошва радиатора отполирована до зеркального блеска. Конечно, следы фрезы видны при детальном осмотре, но для эффективности охлаждения это не критично.

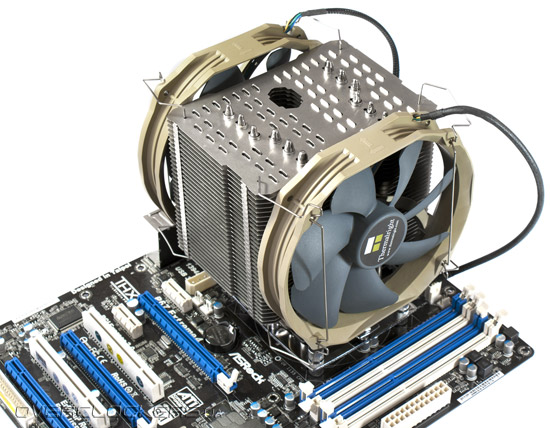

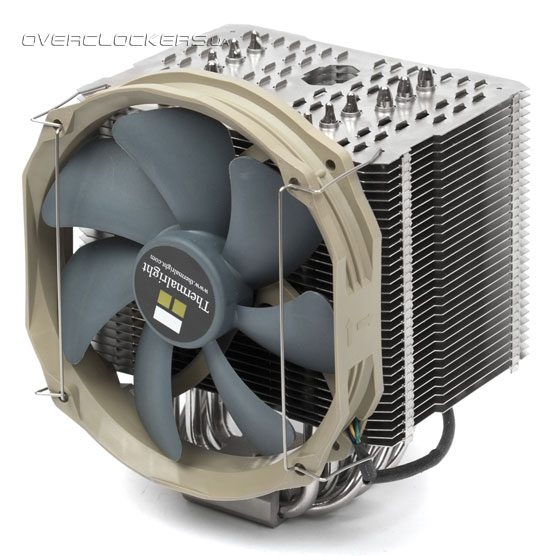

Дабы не разочаровывать любителей активного охлаждения, инженеры предусмотрели возможность установки вентиляторов. В сборе со 140-миллиметровым Thermalright TY-140 кулер выглядит следующим образом.

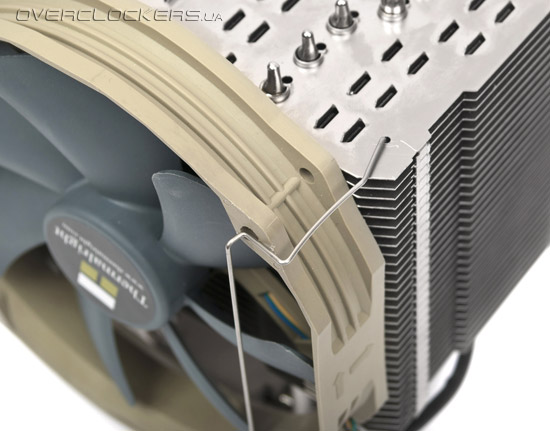

Скобы продеваются в специальные отверстия в пластинах радиатора, затем прижимается вентилятор. Стоит заметить, что такая система установки вентиляторов характерна для всех кулеров данного производителя и у неё есть один заметный недостаток. Для установки или снятия вентиляторных скоб требуется демонтаж кулера. Опять же тайваньским инженерам стоило бы обратить внимание на NH-D14, в котором крепление вентиляторов реализовано более рационально и удобно.

Еще: Как паять радиаторы флюсом

Установка и совместимость

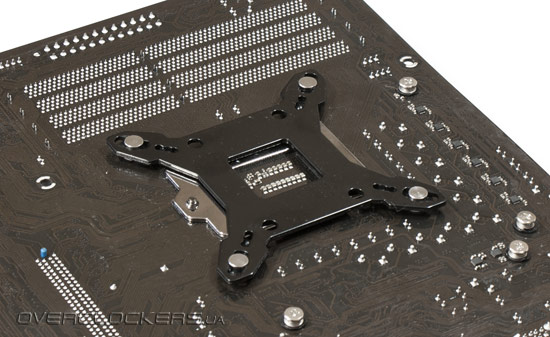

Радиатор можно установить на все платформы Intel. Система крепления точно такая же, как на всех современных процессорных кулерах Thermalright. Сначала нужно прикрепить к системной плате пластину жёсткости:

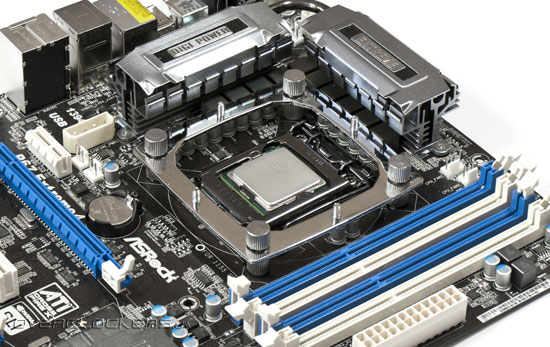

Затем устанавливается крепёжная рамка, к которой и будет прикручиваться радиатор. Рамка позволяет установить радиатор в любое из четырёх возможных положений. Это очень удобно, так как делает продукт более универсальным. Мы выбрали такое положение, при котором можно установить модули памяти с высокими «гребешками».

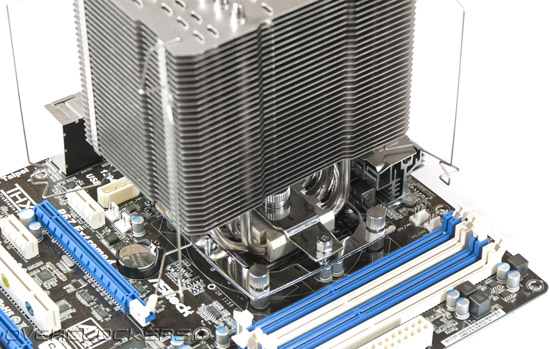

Сам радиатор прикручивается с помощью двух накидных гаек, а затем зажимается большим болтом посередине основания.

В пластинах присутствуют специальные отверстия, предназначенные для монтажа радиатора с использованием отвёртки. Вот только не понятно, для чего нужно было делать эти отверстия настолько большими, ведь для отвёртки достаточно и более мелких. Возможно, это сделано для красоты, однако потеря рабочей площади налицо.

Поставляемые в комплекте скобы предназначены для одного 120- и одного 140-миллиметрового вентилятора. Мы же воспользовались скобами от Thermalright Silver Arrow и установили два вентилятора модели TY-140.

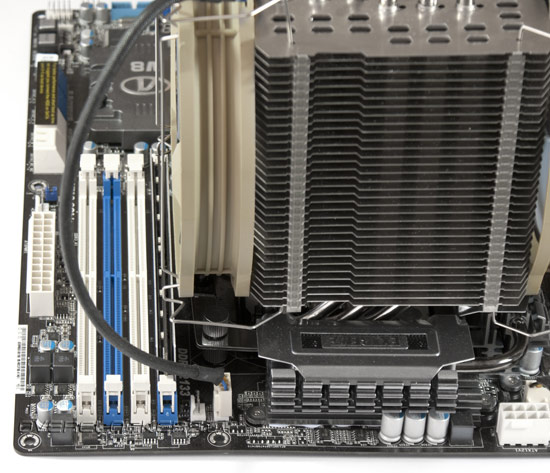

И тут обнаружилась ещё одна неприятная особенность крепления вентиляторов. Скобы мешают установке в первый слот DIMM памяти с высоким гребешком. Учитывая конструкцию кулера, инженеры могли бы потрудиться и над созданием новых скоб (по примеру Noctua или Prolimatech). Тогда кулер стал бы ещё лучше, а вентилятор, расположенный сразу за «гребешками» оперативной памяти, обеспечивал бы и их продув.

Спецификации

Модель кулера	Thermalright HR-02	Thermalright Silver Arrow	Noctua NH-D14
Разъем	LGA775/1155/ 1156/1366 AM2(+)/AM3	LGA775/1155/ 1156/1366 AM2(+)/AM3	LGA775/1155/ 1156/1366 AM2(+)/AM3
Размеры радиатора, мм	102x140x163	147x123x165	140x130x160
Вес радиатора, г	860	830	900
Материал радиатора	Медное основание и тепловые трубки, алюминиевые рёбра, всё покрыто никелем	Медное основание и тепловые трубки, алюминиевые рёбра, всё покрыто никелем	Медное основание и тепловые трубки, алюминиевые рёбра, всё покрыто никелем
Количество пластин	32	55×2	42×2
Расстояние между пластинами, мм	3	1,7	2,5
Модель вентилятора(ов)	–	Thermalright TY-140	NF-P12/NF-P14
Размеры вентилятора(ов), мм	–	160x140x26	120х120х25 140x140x25
Вес каждого вентилятора, г	–	140	170
Частота вращения вентилятора(ов), об/мин	–	900—1300 (PWM-управление)	900—1300 900—1200 (с использованием переходников U.L.N.A.)
Поток воздуха, куб. ф./мин	–	56—73	37—54,1 48,8—64,7
Заявленный уровень шума, дБА	–	19—21	12,6—19,8 13,2—19,8
Наработка на отказ, тыс. ч	–	н/д	>150
Ориентировочная стоимость, $	80	90	80

Стенд и методика тестирования

материнская плата: ASRock P67 Extreme4 (Intel P67 Express);
центральный процессор: Intel Core i7-2600K ES (3,33@5,0 ГГц, VCore 1,45 В);
оперативная память: Kingston KHX2333C9D3T1K2/4GX (2×2 Гбайт);
видеокарта: HIS Radeon HD6950 2GB;
жесткий диск: Western Digital WD6401AALS;
блок питания: Hiper Type RII 680W (680 Вт).
термопаста: Noctua NT-H1.

Процессор функционировал на частоте 4 ГГц при напряжении 1,175 В с пассивным охлаждением и на частоте 5 ГГц при напряжении 1,45 В с обдувом радиатора. Кулер Noctua NH-D14 проверялся так же с вентиляторами Thermalright TY-140, в связи с тем, что последние являются несколько более производительными, чем его штатные NF-P12 и NF-P14.

Результаты тестирования

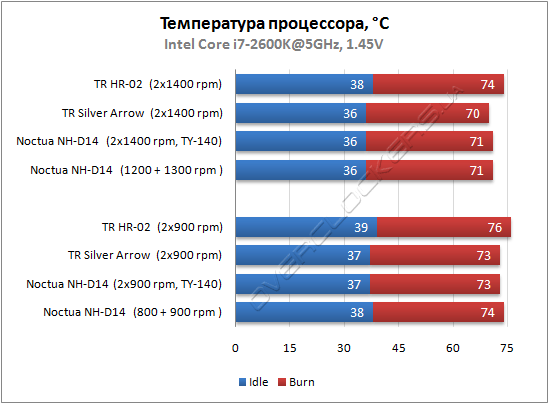

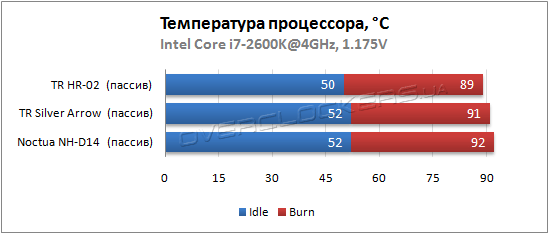

Сразу стоит отметить, что все протестированные кулеры смогли обеспечить работу процессора Intel Core i5-2600K на частоте 5,0 ГГц при напряжении 1,45 В.

Анализ диаграмм показывает, что производительность побывавших в нашей лаборатории кулеров находится на высоком уровне. Двухсекционные «башни» Noctua NH-D14 и Thermalright Silver Arrow сравнимы по эффективности, с
незначительным превосходством последней. Thermalright HR-02 опережает этот тандем в безвентиляторном режиме, но ещё более заметно проигрывает в активном режиме. Учитывая особенности его конструкции, в частности небольшое количество пластин радиатора, такой результат вполне логичен и закономерен. В первом случае определяющую роль играет грамотная проектировка кулера, во втором — меньшая площадь рассеивания тепла.

Заключение

Результаты тестирования кулеров в пассивном режиме показывают небольшое превосходство HR-02 над конкурентами, однако два других участника также вполне могут эксплуатироваться без обдува. Поэтому нельзя говорить о том, что для пассивного охлаждения годятся только специально спроектированные для этого модели. Практически любой высокоэффективный радиатор с большой площадью рассеивания способен обеспечить нормальный отвод тепла без использования вентиляторов. Впрочем, не стоит забывать о том, что наш тестовый процессор Intel Core i7-2600K намного холоднее, чем, например, процессоры LGA1366, да и мощных видеокарт с пассивным охлаждением в продаже не так уж много. То есть любителям беззвучного компьютера придётся в любом случае позаботиться о выборе соответствующих комплектующих. Так или иначе, протестированный кулер Thermalright HR-02 станет отличным выбором при построении бесшумного ПК. Если же говорить об активном охлаждении, то данный продукт хоть и показывает хорошие результаты, но далеко не оптимален по соотношению «цена/производительность». HR-02 без вентиляторов в комплекте стоит около 80 долларов. В сумме покупка этого радиатора и дополнительного вентилятора обойдётся заметно дороже, чем приобретение более эффективных двухсекционных кулеров.

Подводя итоги, можно безоговорочно причислить Thermalright HR-02 к когорте высококлассных процессорных охладителей. Продукт не претендует на лидерские позиции, но при этом обладает набором редких качеств, благодаря чему, несомненно, найдёт своего покупателя.

Единственным серьёзным недостатком является его стоимость, однако на рынок уже вышла версия Thermalright HR-02 Macho, которая комплектуется вентилятором и стоит существенно дешевле из-за отсутствия никелировки. Возможно, в скором времени Macho попадёт в нашу тестовую лабораторию, и мы проверим, насколько важно никелевое покрытие, или же оно выполняет сугубо эстетическую роль.

Источник

Пассивное охлаждение процессора мем или реальность

1 августа, 2018

Пассивное охлаждение процессора — мем или реальность?

. а иногда и вовсе заменяются на кулеры!

Источник

ПК без вентиляторов и проводов.

Я всегда выступал за рационализм, в том числе и при сборке ПК.

И сегодня я готов предложить вам сборку ПК без проводов, и без вентиляторов.

Для такого ПК понадобится:

Блок питания

С отстегивающимися кабелями, и высоким уровнем КПД, как правило в таких блоках питания вентилятор не крутиться, если температура невысокая, или его нет вовсе.

Материнская плата

Потребуется плата поддерживающая M.2, тут подойдут любые современные.

M.2 накопитель

Он не требует дополнительного питания и кабеля для передачи данных, более экономичен и отзывчив.

Кулер

Для процессора желательно выбрать с высоким уровнем рассеиваемой мощности, в таком случае можно обойтись без вентилятора, или его можно просто снять.

Видеокарта

Без дополнительного питания, а также с функцией остановки системы охлаждения в простое например GTX 1050 Ti от ASUS

Процессор

Так как кулер без вентилятора, то нужно смотреть уровень TDP: например Core i7-7700T имеет тепловыделение в 35 Вт, а Core i7-6800K уже 140 Вт, и если первый можно охладить пассивным кулером, то для второго потребуется система жидкостного охлаждения.

Корпус

Желательно просторный, с возможностью легко убрать ненужные корзины для устаревших HDD.

Итог

Такая система будет потреблять довольно небольшое количество электроэнергии по сравнению аналогами, а малый нагрев позволит полностью отказаться от вентиляторов в самом корпусе, а это в свою очередь сильно уменьшит количество пыли, а питание потребуется только для материнской платы. Про акустический комфорт и говорить не нужно, такой ПК будет абсолютно бесшумным.

Естественно такая система потребует более весомых финансовых вложений по сравнению с обычными, но через некоторое время за счёт экономии электроэнергии может себя оправдать, и выйти в плюс.

Источник

Как собрать мощный, но абсолютно бесшумный ПК. Обзор системы охлаждения «Теркон-КТТ»

Постоянные читатели 3DNews наверняка слышали про российскую компанию «Теркон-КТТ». Например, в прошлом году мы выпустили репортаж с выставки ISC 2017, на которой представители екатеринбургской фирмы показали ряд устройств, основанных на контурных тепловых трубках (КТТ, английская аббревиатура — LHP), способных охлаждать практически любые вычислительные системы: от планшетов и моноблоков до авиационных бортовых компьютеров и космической техники. Естественно, лабораторию 3DNews заинтересовали разработки отечественного производителя. В итоге к нам на тест приехал системный блок под названием «Глава» — компьютер без вентиляторов, процессорное охлаждение которого основано на LHP-технологии.

Еще: Решетки радиатора для Uaz Patriot тюнинг в Москве

⇡#Принцип работы LHP-технологии и применение в компьютерной технике

Однако знакомство с техникой «Теркон» предлагаю начать с… корпуса Calyos NSG S0, о котором мы неоднократно писали на сайте. Впервые прототип этого устройства показали на выставке Computex 2017, а уже затем была проведена очень успешная кампания на площадке Kickstarter. Так, всего за 30 часов был заказан 461 корпус общей стоимостью 262 480 евро. Как видите, энтузиастов по всему миру привлекла сама идея — собрать мощный, но абсолютно бесшумный ПК. Сейчас Calyos NSG S0 можно заказать на официальном сайте производителя за 1 000 евро.

Корпус Calyos NSG S0

В этом корпусе имеется два независимых контура охлаждения на основе эффекта фазового перехода. Испарители устроены так, что циркуляция теплоносителя обеспечивается за счет капиллярного эффекта. Они дополнены расширительными бачками. С помощью тепловых трубок эта часть контура соединена с испарителями высокого давления для процессора и графического ядра. Производитель заявляет, что в полностью пассивном режиме данная система способна без проблем рассеивать до 475 Вт тепловой энергии. Устройство «Теркон», о котором пойдет речь далее, работает по схожему принципу.

Хладагент в контурных тепловых трубках находится в двух состояниях: жидком и газообразном. Система работает по замкнутому испарительно-конденсационному циклу и использует капиллярное давление для прокачки теплоносителя. Схема работы КТТ представлена на картинке выше.

Такой тип устройства обладает рядом преимуществ в сравнении с обычными теплотрубками. Во-первых, у КТТ существенно более высокая теплопередающая способность. При этом эффективность передачи тепла не зависит от ориентации в пространстве — то есть работает и в гравитационном поле, и в невесомости. Во-вторых, технология позволяет создавать разнообразные конструкторские решения, некоторые из которых мы уже показывали. Наконец, в-третьих, такие устройства имеют высокую надежность и длительный рабочий ресурс. Системы охлаждения на базе LHP-технологии не требуют подключения электричества, не склонны к протечкам, да и вообще в таких устройствах ломаться особо нечему. Собственно говоря, поэтому контурные тепловые трубки и используются в космической отрасли.

В роли капиллярной структуры могут использоваться медь, нержавеющая сталь, никель, титан и другие материалы. А вот хладагент в КТТ «Теркон» может быть разным. У компании есть разнообразные разработки, в которых используется вода, аммиак, метанол, этанол, ацетон и фреоны.

Invasion Labs PROJECT MARS: системный блок на базе охлаждения «Теркон-КТТ»

Технология контурных тепловых трубок хорошо подходит для организации охлаждения компьютерной техники. Причем полностью пассивная СО способна эффективно работать с самым мощным железом. Например, за плечами компании «Теркон» есть успешный опыт сотрудничества с питерским сборщиком Invasion Labs. На выставке Computex 2018, прошедшей этим летом в Тайбэе, был представлен системный блок PROJECT MARS, который, чего скрывать, очень сильно напоминает ранее упомянутый проект Calyos NSG S0. Полностью пассивная система охлаждения «Марса» способна эффективно охлаждать две видеокарты GeForce GTX 1080 Ti и 18-ядерный центральный процессор Core i9-7980XE. За отвод тепла всех нагревающихся элементов системного блока отвечают три испарителя и два массивных алюминиевых радиатора.

⇡#Технические характеристики и особенности конструкции

К нам в редакцию приехал, конечно, не PROJECT MARS, но и это устройство компании «Теркон» заслуживает должного внимания. К сожалению, у системы охлаждения нет конкретного названия — в официальной листовке екатеринбургского производителя она значится как «Компьютеры «Теркон» на основе LHP-технологии». Ниже в таблице приведены основные характеристики системы охлаждения, о которой пойдет речь далее.

Система охлаждения «Теркон-КТТ»
Тип устройства	Пассивное охлаждение для центрального процессора, технология контурных тепловых трубок
Материалы	Медь, нержавеющая сталь, алюминий
Хладагент	Фреон
Размеры радиатора	300 × 410 × 22 мм
Совместимость	Платформы Intel LGA1150/1151/1155/1156
Цена	11 000 руб. (вместе с корпусом Thermaltake Core G3)

Еще: Наиболее распространенные причины из за которых производят замену батарей

Вообще, «Теркон-КТТ» предлагает три системных блока на выбор. Компьютер «Абзац» (20 880 руб.) базируется на центральном процессоре AMD E2-3800 и имеет 2 Гбайт оперативной памяти, а также SSD объемом 60 Гбайт. В системном блоке «Параграф» (33 500 руб.) установлены Pentium G4600, 4 Гбайт ОЗУ и 120 Гбайт SSD. Наконец, в компьютере «Глава» (40 900 руб.) используется 2-ядерный чип Core i3-7100, 8 Гбайт оперативной памяти и твердотельный накопитель на 240 Гбайт. Он-то и прибыл к нам в редакцию. В системных блоках «Параграф» и «Глава» используется корпус Thermaltake Core G3, на который установлена фирменная система охлаждения. Заказать любой из этих ПК можно на официальном сайте «Теркон».

Понятно, что речь идет о простеньких офисных системниках на базе уже откровенно устаревших комплектующих. Поэтому компьютер «Глава» мне был не особо интересен. К с частью, корпус Thermaltake Core G3 вместе с системой охлаждения можно заказать на сайте «Теркон» отдельно — на момент написания статьи такой тандем стоил 11 000 рублей. На базе этих комплектующих я решил собрать более мощную систему. Гораздо более мощную.

На вопрос, чем же обусловлен выбор корпуса Thermaltake Core G3, мне ответили достаточно ожидаемо: «Он компактный, в нем хватает пространства для практически любой материнской платы, и корпус идеально подошел под размеры радиатора». Действительно, со стороны кажется, будто боковая стенка у модели Thermaltake так и должна выглядеть. Однако вместе с компьютером шла подробная инструкция по установке системы охлаждения, то есть закрепить ее на стенке какого-нибудь другого корпуса не составит особых проблем. Главное, чтобы испаритель и контурные теплотрубки спокойно прошли через окошко на заградительной стенке кейса. И все же в боковой стенке другого корпуса придется сделать несколько отверстий.

Кстати, производитель заменил у корпуса ножки, чтобы конструкция была более устойчивой. Действительно, пустой Core G3, на стенке которого закреплен радиатор системы охлаждения, неустойчив — корпус так и норовит завалиться на бок. При этом никаких претензий к устойчивости системного блока в собранном виде нет.

Радиатор имеет относительно небольшие размеры — 300 × 410 мм. Он выполнен из алюминия, но покрашен черной матовой краской. Радиатор насчитывает 37 ребер, высота каждого гребня составляет 18 мм. По словам представителей компании, данный радиатор может отводить до 100 Вт тепла в пассивном режиме. При этом у КТТ таких ограничений нет: трубки могут передавать и 300 Вт энергии — тут главное успевать отводить тепло. В качестве хладагента используется фреон, но вот какой именно — секрет.

Испаритель у системы охлаждения небольшой — он выполнен в виде медного бруска размерами 20 × 35 × 42 мм. Такой площади контакта достаточно, чтобы целиком накрыть чипы для платформ Intel LGA1150/1151/1155/1156. Думаю, не будет проблем и с охлаждением процессоров AMD Ryzen, хотя в комплекте с КТТ шла система крепления исключительно под решения Intel — это слегка модифицированный крепеж компании Deepcool. Наверняка аналогичную прижимную систему можно сделать и для платформ AM4/AM3+/FM2/FM1. А вот для процессоров Ryzen Threadripper и Skylake-X такой испаритель не подойдет — у него слишком маленькая площадь соприкосновения.

От испарителя с одной стороны отходит тоненькая стальная трубка, внешний диаметр которой составляет 2 мм. С другой стороны к нему приварен стальной цилиндр — в нем накапливается хладагент.

Thermaltake Core G3 — корпус необычный. В частности, видеокарта в нем устанавливается при помощи гибкого шлейфа вверх тормашками. Из-за этого нет смысла использовать в игровой системе на базе Core G3 материнские платы форм-факторов ATX и даже mATX — большая часть слотов расширения просто будет перекрыта графическим адаптером. Лучший выбор здесь — mini-ITX-решения. Максимальная высота процессорного кулера, который совместим с этим корпусом, не должна превышать 110 мм. В основном Core G3 предназначен для использования необслуживаемой системы водяного охлаждения. А еще Thermaltake Core G3 поддерживают установку исключительно блоков питания форм-фактора SFX.

Еще: Как паять радиаторы флюсом

По этим причинам я решил собрать тестовый стенд на основе материнской платы ASRock Fatal1ty Z370 Gaming-ITX/ac. Испаритель системы охлаждения «Теркон» был установлен на 6-ядерный процессор Core i5-8600K. В таком виде и производились все тесты. Очень жаль, что конструкция устройства не имеет еще одного испарителя, который можно было бы закрепить на GPU, — видеокарту пришлось оставить с «родным» охлаждением.

⇡#Тестирование

Полностью тестовый стенд выглядит следующим образом:

Центральный процессор Intel Core i5-8600K, 3,6 (4,3) ГГц, 6/6 ядер/потоков, 95 Вт TDP.
Материнская плата ASRock Fatal1ty Z370 Gaming-ITX/ac.
Видеокарта NVIDIA GeForce GTX 1060 6 Гбайт.
Оперативная память DDR4-2666, 2 × 8 Гбайт.
Твердотельный накопитель Kingston SA400S37/120G 120 Гбайт.
Блок питания FSP Dagger 600 Вт.
Корпус Thermaltake Core G3.
Система охлаждения «Теркон-КТТ» + термопаста ARCTIC MX-4.

На твердотельный накопитель была установлена Windows 10 Pro x64. Тестирование эффективности системы охлаждения проводилось в корпусе, установленном вертикально, в полностью собранном состоянии. Центральный процессор в течение 30 минут нагружался при помощи программы LinX 0.7.0. Мониторинг температурных показателей выполнялся приложением HWiNFO64 5.74. Целиком система нагружалась в компьютерной игре «Ведьмак-3: Дикая охота», при максимальных настройках качества графики в разрешении Full HD, в течение двух часов.

Выше на скриншоте наглядно показано, почему тестировать системный блок «Глава» вообще не интересно. Система охлаждения при температуре в помещении 27,8 градусов Цельсия не позволила двухъядерному Core i3-7100 нагреться выше 65 градусов Цельсия в LinX. А это значит, что при выполнении офисных приложений центральный процессор всегда будет холодным. Скучно — и в целом прогнозируемо. Вот с Core i5-8600K КТТ компании «Теркон» явно придется попотеть. Как показывают наши тесты, этот чип не отличается холодным нравом.

Источник

Мини-компьютеры без вентиляторов на Core i5 и i7

Поклонники беззвучных компьютеров могут радоваться — сразу несколько компаний научились сделать миниатюрные корпусы с пассивным охлаждением, достаточным для отвода тепла от процессоров Core i5 и даже Core i7.

Я столкнулся с этой проблемой несколько лет назад, когда создавал с нуля систему транспортного мониторинга для крупного пассажирского перевозчика в Петербурге.

Потребовалось упаковать значительную вычислительную мощность для распознавания образов в компактный корпус для размещения на рейсовом автобусе. Условия эксплуатации приближенные к военным требованиям, никаких кулеров и малые габариты.

Поэтому пришлось проанализировать практически всё, что может предложить рынок, при этом выяснилось, что выбор этот чрезвычайно скуден. Задачу решить удалось, но это потребовало много времени и усилий.

И вот в Хакере наткнулся на свежую информацию, может, это будет полезно разработчикам встраиваемых систем. И не только.

Оказывается, всего пару дней назад самый маленький из таких компьютеров выпустила компания Zotac. Модель ZBox CI540 работает на двухъядерном процессоре Intel Core i5 4210Y на частоте до 1,9 ГГц, на плате есть графический чипсет HD Graphics 4200. На корпусе — весь набор необходимых разъёмов: полноразмерный DisplayPort, полноразмерный HDMI, Gigabit Ethernet, четыре USB 3.0.

Базовая версия компьютера без памяти стоит $370, а с 4 ГБ памяти DDR3L и накопителем SSD на 64 ГБ — $480. Если не нужен SSD, то можно взять базовую версию подешевле и вставить туда нормальный 2,5-дюймовый винчестер.

В новую линейку ZBox C вошли четыре модели, в том числе на более слабых ЦПУ.

ZBox CI520, Intel Core i3 4020Y, 1,5 ГГц, HD Graphics 4200, $310/410.
ZBox CI320, Intel Celeron N2930, 2,16 ГГц, HD Graphics, $150/260.
ZBox CA320, AMD A6–1450 APU, 1,4 ГГц, Radeon HD 8250, $180/290.

Кроме Zotac, производство беззвучных мини-компьютеров на Core i5 освоили и несколько других компаний. Так, Quiet PC продаёт системные блоки UltraNUC Pro Fanless. Модель с процессором Core i5-4200U, 4 ГБ ОЗУ и SSD-накопителем на 120 ГБ обойдётся, правда, гораздо дороже: аж $843.

Есть ещё симпатичные мини-десктопы Intense PC2 от Tiny Green PC на процессорах i5 и даже i7 по вполне приемлемым ценам.

Источник

Оборудование

Пассивное охлаждение процессора — мем или реальность?

Огромный пассивный CPU радиатор от Noctua добрался до прилавков

Мощный компьютер с пассивным охлаждением за 57249 рублей

Как устроена пассивная система охлаждения в компьютерах MIC-7900

Тестирование

Заключение

Ноль децибел. Обзор пассивного кулера Thermalright HR-02

Пассивное охлаждение процессора — мем или реальность?

ПК без вентиляторов и проводов.

Как собрать мощный, но абсолютно бесшумный ПК. Обзор системы охлаждения «Теркон-КТТ»

⇡#Тестирование

Мини-компьютеры без вентиляторов на Core i5 и i7
