Как сделать солнечный коллектор своими руками: типы конструкций и этапы работ

Солнечный коллектор – это альтернативный источник получения тепловой энергии за счёт использования солнечной. Сейчас это удобное приспособление уже не новшество, но позволить себе его установку может далеко не каждый. Если подсчитать, покупка и монтаж коллектора, который удовлетворит бытовые нужды среднестатистической семьи, могут обойтись в пять тысяч американских долларов. Само собой, окупаемости такого источника придется ждать довольно долго. Но почему бы не сделать солнечный коллектор своими руками и установить его?

Стандартное устройство имеет вид металлической пластины, которая помещена в пластмассовый или стеклянный корпус. Поверхность этой пластины аккумулирует солнечную энергию, задерживает тепло и передаёт его для различных бытовых нужд: отопление, подогрев воды и т.д. Интегрированные коллекторы бывают нескольких видов.

Накопительные

Накопительные коллекторы ещё называют термосифонными. Такой солнечный коллектор своими руками без насоса получается наиболее выгодным. Его возможности позволяют не только подогревать воду, но и поддерживать температуру на необходимом уровне некоторое время.

Такой солнечный коллектор для отопления состоит из нескольких баков, наполненных водой, которые находятся в теплоизоляционном ящике. Баки накрыты стеклянной крышкой, через которую пробиваются солнечные лучи и подогревают воду. Этот вариант наиболее экономичен, прост в эксплуатации и в обслуживании, но его эффективность в зимнее время практически равна нулю.

Плоские

Ппредставляет собой большую металлическую пластину – абсорбер, который находится внутри алюминиевого корпуса со стеклянной крышкой. Плоский солнечный коллектор своими руками будет более эффективен при использовании именно крышки из стекла. Поглощает солнечную энергию через градостойкое стекло, которое хорошо пропускает свет и практически его не отражает.

Внутри ящика присутствует термоизоляция, что позволяет значительно снизить теплопотери. Сама пластина имеет низкий КПД, поэтому она покрыта аморфным полупроводником, который значительно увеличивает показатель аккумуляции тепловой энергии.

При изготовлении солнечного коллектора для бассейна своими руками, часто отдают предпочтение именно плоскому интегрированному устройству. Впрочем, он не хуже справляется и с другими задачами, такими как: подогрев воды для домашних нужд и отопление помещения. Плоский – самый широко используемый вариант. Абсорбер для солнечного коллектора своими руками предпочтительно делать из меди.

Жидкостные

Из названия понятно, что главным теплоносителем в них выступает именно жидкость. Водяной солнечный коллектор своими руками делается по следующей схеме. Через поглощающую солнечную энергию металлическую пластину, тепло передаётся по прикрепленным к ней трубам в бак с водой или незамерзающей жидкостью или прямо к потребителю.

К пластине подходят две трубы. Через одну из них подаётся холодная вода из бака, а через вторую в бак поступает уже подогретая жидкость. У труб обязательно должны присутствовать отверстия входа и выхода. Такую схему подогрева называют замкнутой.

Когда же подогретая вода напрямую подаётся для удовлетворения нужд пользователя – такую систему называют разомкнутой.

Неостекленные чаще применяются для нагрева воды в бассейне, поэтому сборка таких тепловых солнечных коллекторов своими руками не требует закупки дорогих материалов – сгодится резина и пластмасса. У остекленных КПД выше, поэтому они способны отапливать дом и обеспечивать потребителя горячей водой.

Воздушные

Воздушные устройства экономичнее вышеперечисленных аналогов, использующих воду в качестве теплоносителя. Воздух не замерзает, не подтекает и не кипит как вода. Если в такой системе происходит утечка, она не приносит столько проблем, однако определить где она произошла довольно сложно.

Самостоятельное изготовление не обходится потребителю дорого. Солнцеприемная панель, которая накрывается стеклом, нагревает воздух, который находится между ней и теплоизоляционной пластиной. Грубо говоря, это плоский коллектор, имеющий внутри пространство для воздуха. Внутрь поступает холодный воздух и под действием солнечной энергии подаётся потребителю тёплый.

Вентилятор, который крепится в воздуховод или непосредственно на пластину, улучшает циркуляцию и улучшает воздухообмен в устройстве. Для работы вентилятора требуется использование электричества, что не очень-то экономно.

Такие варианты долговечны и надёжны и обслуживать их проще, чем устройства, которые используют жидкость в качестве теплоносителя. Для поддержания нужной температуры воздуха в погребе или для отопления теплицы солнечным коллектором подойдёт как раз такой вариант.

Как это работает

Коллектор собирает энергию с помощью светонакопителя или, другим словами, солнцеприемной панели, которая пропускает свет к аккумулирующей металлической пластине, где солнечная энергия преобразуется в тепловую. Пластина передает тепло теплоносителю, которым может быть как жидкость, так и воздух. Вода отправляется по трубам к потребителю. С помощью такого коллектора можно отопить жилище, нагреть воду для различных домашних целей или бассейна.

Воздушные коллекторы используются, в основном для отопления помещения или подогрева воздуха внутри него. Экономия при использовании таких устройств очевидна. Во-первых, не нужно использовать какое-либо топливо, а во-вторых, снижается потребление электроэнергии.

Для того чтобы получить максимальный эффект от использования коллектора и бесплатно подогревать воду на протяжении семи месяцев в году, он должен иметь большую поверхность и дополнительные теплообменные устройства.

Коллектор Станилова

Инженер Станислав Станилов представил миру самую универсальную конструкцию солнечного коллектора. Основной идеей использования разработанного им устройства является получение тепловой энергии за счет создания парникового эффекта внутри коллектора.

Конструкция коллектора

Конструкция этого коллектора очень проста. По сути, это солнечный коллектор из стальных труб, сваренных в радиатор, который помещён в деревянный контейнер, защищённый теплоизоляцией. В качестве теплоизоляционного материала могут выступать минеральная вата, пенопласт, понополистирол.

На дно коробки кладется оцинкованный металлический лист, на который монтируется радиатор. И лист, и радиатор окрашиваются в чёрный, а сама коробка покрывается белой краской. Разумеется, контейнер накрывается стеклянной крышкой, которая хорошо герметизируется.

Материалы и детали для изготовления

Для сооружения такого самодельного солнечного коллектора для отопления дома понадобится:

стекло, которые будет служить в качестве крышки. Размер его будет зависеть от габаритов короба. Для хорошей эффективности лучше подбирать стекло размером 1700 мм на 700 мм;
рама под стекло – её можно сварить самостоятельно из уголков или сколотить из деревянных планок;
доска для короба. Тут можно использовать любые доски, даже с разборки старой мебели или дощатого пола;
прокатный уголок;
соединительная муфта;
трубы для сборки радиатора;
хомуты для крепления радиатора;
лист оцинкованного железа;
приёмная и выпускная труба радиатора;
бак объемом 200−300 литров;
аквакамера;
теплоизоляция (листы пенопласта, пенополистирола, мин. вата, эковата).

Этапы работ

Этапы изготовления коллектора Станилова своими руками:

Из досок сколачивается контейнер, дно которого укрепляется брусьями.
На дно укладывается теплоизолятор. Основание должно быть особенно тщательно утеплено, чтобы избежать утечки тепла у теплообменника.
После на дно короба устраивают оцинкованную пластину и устанавливают радиатор, который сваривается из труб, и закрепляют его стальными хомутами.
Радиатор и лист под ним окрашиваются в черный цвет, а короб – в белый или серебристый.
Бак с водой должен быть установлен под коллектором в теплом помещении. Между ёмкостью для воды и коллектором нужно устроить теплоизоляцию, чтобы трубы находились в тепле. Бак можно поместить в большую бочку, в которую можно засыпать керамзит, песок, опилки и т.д. и таким образом утеплить.
Над баком нужно установить аквакамеру для того чтобы в сети создавалось давление.
Монтаж солнечного коллектора своими руками нужно осуществлять на южной стороне кровли.
После того как все элементы системы готовы и установлены, нужно соединить их в сеть полудюймовыми трубами, которые должны быть хорошо утеплены, дабы уменьшить теплопотери.
Неплохо будет соорудить и контроллер для солнечного коллектора своими руками, так как заводские устройства эксплуатируются недолго.

Еще: Паяный радиатор отопителя калина

Расчет размеров

Расчёт размеров для того чтобы изготовить солнечный коллектор для отопления своими руками, прежде всего, направлен на определение нагрузки системы теплоснабжения, покрытие которой берет на себя это устройство. Само собой, что подразумевается использование нескольких источников энергии в комплексе, а не только энергии солнца. В этом деле важно расположить систему таким образом, чтобы она взаимодействовала с другими – тогда это даст максимальный эффект.

Для определения площади коллектора нужно знать, для каких целей он будет использоваться: отопление, подогрев воды или и того, и другого. Проанализировав данные водомера, потребностей в обогреве и данные инсоляции местности, в которой планируется установка, можно высчитать площадь коллектора. К тому же, надо учесть потребности в горячей воде всех потребителей, которые планируется подключить к сети: стиральной машины, посудомоечной машины и т.д.

Селективное покрытие

Селективное покрытие выполняет едва ли не самую основную функцию в работе коллектора. Пластина или радиатор с нанесённым покрытием притягивают в разы больше солнечной энергии, превращая её в тепло. Можно приобрести специальный химикат в качестве селективного покрытия, а можно просто окрасить теплонакопитель в чёрный цвет.

Чтобы сделать селективное покрытие для солнечных коллекторов своими руками, можно применить:

специальный готовый химикат;
оксиды разных металлов;
тонкий теплоизоляционный материал;
чёрный хром;
селективную краску для коллектора;
чёрную краску или пленку.

Коллекторы из подручных материалов

Собрать солнечный коллектор для отопления дома своими руками и дешевле и интереснее, ведь изготовить его можно из различных подручных материалов.

Из металлических труб

Этот вариант сборки походит на коллектор Станилова. При сборке солнечного коллектора из медных труб своими руками, из труб варится радиатор и помешается в деревянный короб, проложенный изнутри теплоизоляцией.

Наиболее эффективными будут медные трубы, алюминиевые тоже можно использовать, но их тяжело варить, а вот стальные – наиболее удачный вариант.

Такой самодельный коллектор не должен быть чересчур большим, чтобы его было легко собрать и монтировать. Диаметр труб на солнечные коллектора для сварки радиатора должен быть меньше, чем у труб для ввода и вывода теплоносителя.

Из пластиковых и металлопластиковых труб

Как сделать солнечный коллектор своими руками, имея в домашнем арсенале пластиковые трубы? Они менее эффективны в качестве теплонакопителя, однако в разы дешевле меди и не коррозируют как сталь.

Трубы выкладываются в короб по спирали и закрепляются хомутами. Их можно покрыть черной или селективной краской для большей эффективности.

С укладкой труб можно экспериментировать. Так как трубы плохо гнутся, их можно укладывать не только по спирали, а и зигзагом. Среди преимуществ, пластиковые трубы легко и быстро поддаются пайке.

Из шланга

Чтобы сделать солнечный коллектор для душа своими руками понадобится резиновый шланг. Вода в нем нагревается очень быстро, поэтому его тоже можно использовать в качестве теплообменника. Это самый экономичный вариант при изготовлении коллектора своими руками. Шланг или полиэтиленовая труба укладывается в короб и прикрепляется хомутами.

Так как шланг скручен по спирали, в нем не будет происходить естественная циркуляция воды. Чтобы использовать в данной системе ёмкость для накопления воды, необходимо оснастить её циркуляционным насосом. Если это дачный участок и горячей воды уходит немного, то того её количества, которое буде поступать в трубу, может оказаться достаточно.

Из банок

Теплоносителем солнечного коллектора из алюминиевых банок выступает воздух. Банки соединяются между собой, образуя трубу. Чтобы сделать солнечный коллектор из пивных банок нужно обрезать днище и верх каждой банки, состыковать их между собой и склеить герметиком. Готовые трубы помещаются в деревянный короб и накрываются стеклом.

В основном, воздушный солнечный коллектор из пивных банок используют для устранения сырости в подвале или для обогрева теплицы. В качестве теплонакопителя можно использовать не только пивные банки, а и пластиковые бутылки.

Из холодильника

Солнечные водогрейные панели своими руками можно соорудить из непригодного холодильника или радиатора старого авто. Конденсатор, извлеченный из холодильника, надо хорошо промыть. Горячую воду, полученную таким способом, лучше использовать только для технических целей.

На дно короба расстилается фольга и резиновый коврик, потом на них укладывается конденсатор и закрепляется. Для этого можно применить ремни, хомуты, либо то крепление, которым он был прикреплен в холодильнике. Для создания давления в системе не помешает установить над баком насос или аквакамеру.

Видео

Вы узнаете, как сделать солнечный коллектор своими руками, из следующего видео.

Источник

Солнечный коллектор своими руками — как собрать гелиоколлектор

Альтернативные источники возобновляемой энергии пользуются огромной популярностью. В некоторых странах ЕС автономное теплоснабжение покрывает более 50% потребностей в энергии. В РФ солнечные коллекторы пока не получили широкого распространения. Одна из основных причин: дороговизна оборудования. За гелиопанель отечественного изготовителя потребуется отдать не менее 16-20 тыс. руб. Продукция европейских брендов обойдется еще дороже, начиная с 40-45 тыс. руб.

Изготовление солнечного коллектора своими руками будет дешевле, по крайней мере в половину. Самодельный гелиоколлектор обеспечит достаточным количеством тепла для нагрева душевой воды на 3-4 человек. Для изготовления понадобятся строительные инструменты, смекалка и подручные средства.

Из чего можно сделать гелиосистему

Для начала следует разобраться в том, какой принцип работы использует солнечный водонагреватель. Во внутреннем устройстве блока присутствуют следующие узлы:

Заводской коллектор для нагрева воды от солнца работает следующим образом:

Принцип работы, используемый в дорогостоящих заводских гелиосистемах, копируется и повторяется в коллекторах, изготавливаемых своими руками.

Рабочие конструкции солнечных водонагревателей имеют схожее устройство. Только изготавливаются из подручных материалов. Существуют схемы производства коллекторов из:

Судя по схемам, современные «Кулибины» отдают предпочтение самодельным системам с естественной циркуляцией, термосифонного типа. Особенность решения в том, что накопительную емкость располагают в верхней точке ГВС. Вода самотеком циркулирует в системе и подается потребителю.

Коллектор из поликарбоната

Изготавливают из сотовых панелей, отличающихся хорошими теплоизоляционными свойствами. Толщина листов от 4 до 30 мм. Выбор толщины поликарбоната зависит от необходимой теплоотдачи. Чем толще лист и ячейки в нем, тем больше воды сможет нагреть установка.

Еще: Радиаторы отопления cтальные трубчатые

Чтобы самому сделать гелиосистему, в частности самодельный солнечный водонагреватель из поликарбоната, понадобятся следующие материалы:

Трубы укладывают в корпус параллельно. Подключают к ГВС через отсекающие краны. Вдоль трубы делают тонкий надрез, в который можно вставить лист поликарбоната. Благодаря принципу термосифона вода будет самостоятельно поступать в желобки (ячейки) листа, нагреваться и уходить в накопитель, расположенный вверху всей системы нагрева. Для герметизации и фиксации листов, вставленных в трубу, используют силикон, стойкий к термическому воздействию.

Чтобы увеличить теплоэффективность коллектора из сотового поликарбоната, лист покрывают любой селективной краской. Нагрев воды после нанесения селективного покрытия ускоряется приблизительно в два раза.

Коллектор из вакуумных трубок

В этом случае не получится обойтись исключительно подручными средствами. Для изготовления солнечного коллектора придется купить вакуумные трубки. Их продают компании, занимающиеся обслуживанием гелиосистем и непосредственно производители гелиоводонагревателей.

Для самостоятельного производства лучше выбирать колбы с перьевыми стержнями и тепловым каналом heat-pipe. Трубки легче монтировать и менять в случае необходимости.

Также нужно приобрести блок-концентратор для вакуумного солнечного коллектора. При выборе обращают внимание на производительность узла (определяется по количеству трубок, которые можно одновременно подключить к устройству). Раму изготавливают самостоятельно, собирая деревянный каркас. Экономия при изготовлении в домашних условиях, с учетом приобретения готовых вакуумных трубок, составит не менее 50%.

Гелиосистема из пластиковых бутылок

Для приготовления потребуется около 30 шт. ПЭТ бутылок. При сборке удобнее использовать тару одинакового размера на 1 или 1,5 л. На подготовительном этапе с бутылок снимают этикетки, поверхность тщательно промывают. Кроме пластиковой тары понадобится следующее:

При изготовлении солнечных коллекторов из пластиковых бутылок внизу основания делают отверстие, равное диаметру горлышка, куда вставляют резиновый шланг, либо ПВХ трубу. Коллектор собирают в 5 рядов по 6 бутылок на каждой линии.

В ясный день уже через 15 мин. вода нагреется до температуры 45°С. Учитывая высокую производительность солнечный водонагреватель из пластиковых бутылок имеет смысл подключить к накопительной емкости в 200 л. Последнюю хорошо утепляют для предотвращения теплопотерь.

Коллектор из алюминиевых пивных банок

Алюминий отличается хорошими теплотехническими характеристиками. Не удивительно, что металл используют для изготовления радиаторов отопления.

Алюминиевые банки можно применять при изготовлении самодельных гелиосистем. Для производства не подойдут банки из жести и любого другого металла.

Для одной гелиопанели будут необходимы следующие комплектующие:

Поверхность банок окрашивается в темный цвет. Короб накрывают толстым стеклом или поликарбонатом.

Солнечный коллектор из алюминиевых банок чаще изготавливают для воздушного отопления. При использовании водяного теплоносителя снижается теплоэффективность устройства.

Гелиосистема из холодильника

Еще одно популярное решение, требующее минимальных затрат времени и средств. Солнечный коллектор делают из радиатора старого холодильника. Змеевик уже окрашен в черный цвет. Достаточно только уложить решетку в деревянный корпус с изоляцией и подключить его к ГВС, при помощи пайки.

Существует вариант изготовления из конденсатора кондиционера. Для этого несколько радиаторов соединяют в единую сеть. Если существует возможность приобрести дешево около 8 шт. конденсаторов, изготовление коллектора вполне возможно.

Коллектор из медных трубок

Медь отличается хорошими теплотехническими свойствами. При изготовлении медного солнечного коллектора используют:

Корпус радиаторной решетки собирается из медных труб с большим диаметром. В поверхности просверливают отверстия равные 1/4″. В полученные пазы вставляют трубы соответствующего диаметра. Радиатор закрывают стеклом или поликарбонатом. Медь окрашивают селективной краской.

Солнечный бойлер из ПНД труб и ПВХ шлангов

При производстве гелиосистем используют практически любой подручный материал. Существуют решения, позволяющие изготовить коллектор из гофрошланга, резинового шланга, используемого для полива растений.

Существует возможность изготовления солнечного коллектора из гофрированной нержавеющей трубы. Популярность решения обусловлена скоростью и простотой монтажа. Гофротруба из нержавейки укладывается кольцами или змейкой. Недостаток, относительная дороговизна нержавеющей гофрированной трубы.

Несмотря на существующие варианты, описанные выше, наиболее популярными остаются солнечные коллекторы из пропиленовых и ПНД труб. У каждого варианта есть свои преимущества:

Изготовление солнечного водогрейного коллектора из PEX трубы:

Все описанные трубы с той или иной эффективностью используются в качестве сердечника при изготовлении самодельного гелиоколлектора из пластиковых бутылок и алюминиевых банок.

Как сделать селективное покрытие

Высокоэффективный коллектор имеет высокую степень поглощения солнечной энергии. Лучи попадают на темную поверхность, после чего нагревают ее. Чем меньше излучения отталкивается от абсорбера солнечного коллектора, тем больше тепла остается в гелиосистеме.

Чтобы обеспечить достаточную аккумуляцию тепла требуется создать селективное покрытие. Вариантов производства несколько:

Гелиосистемы, используемые исключительно для нагрева воды летом, вполне могут обойтись окрашиванием абсорбера в черный цвет при помощи обычной краски. Самодельные солнечные коллекторы для отопления дома зимой должны иметь качественное селективное покрытие. Экономить на краске нельзя.

Самодельная или заводская гелиосистема — что лучше

Изготовить в домашних условиях солнечный коллектор, способный по техническим характеристикам и показателям сравниться с заводской продукцией нереально. С другой стороны, если требуется просто обеспечить достаточным количество воды для летнего душа, солнечной энергии будет достаточно для работы простейшего самодельного водонагревателя.

Что касается жидкостных коллекторов, работающих зимой — то даже не все заводские гелиосистемы могут работать при низких температурах. Всесезонные системы, это чаще всего устройства с вакуумными тепловыми трубками, с повышенным КПД, способные работать до температуры –50°С.

Заводские гелиоколлекторы часто укомплектовываются поворотным механизмом, автоматически подстраивающим угол наклона и направленность панели по сторонам света, в зависимости от расположения Солнца.

Эффективный солнечный водонагреватель тот, что полностью соответствует поставленным перед ним задачам. Для подогрева воды на 2-3 человек летом, можно обойтись обычным гелиоколлектором, изготовленным своими руками из подручных средств. Для отопления зимой, несмотря на первоначальные затраты, лучше установить заводскую гелиосистему.

Видеокурс по изготовлению панельного солнечного водонагревателя

Источник

Самодельный солнечный коллектор из радиатора

Этот солнечный коллектор был сконструирован автором самостоятельно на основе старого радиатора отопления. Солнечный коллектор позволяет в летнее время использовать горячую воду, которая нагревается за счет естественного тепла от солнечных лучей. Такая конструкция будет особенно полезной в дачном доме, куда обычно не идет подача горячей воды.

Для создания солнечного коллектора были задействованы следующие материалы:

1) Старые плоские радиаторы отопления в количестве двух штук.
2) листы металла или жести
3) метало-пластиковые трубы
4) краны
5) фитинги
6) стекла оконные
7) две бочки емкостью в 160 литров

Еще: Регулятор температуры для радиатора отопления монтаж настройка

Рассмотрим основные этапы создания солнечного коллектора на базе старого радиатора отопления.

Для начала необходимо познакомиться с основным принципом работы данной модели водонагревателя. В бак закачивается холодная вода из колодца, для этого автор установил насосную станцию. Вода подается в бак через кран, что позволяет регулировать уровень воды в баке.

После нагрева горячая вода напрямую без краника спускается в ванну, так как вода в баке находится не под давлением. Таким образом горячая вода сама стекает в ванну при открытии крана.

На крыше дома автор установил два радиатора так, чтобы верх радиатора был на уровень ниже чем бак-накопитель. Так же в целях естественной циркуляции воды трубы ее подвода от бака-накопителя установлены под углом, в сторону радиаторов.

Благодаря тому, что трубка, по которой поступает нагретая вода в бак была подключена чуть выше середины бака, самая нагретая и горячая вода скапливается всегда вверху бака-накопителя.

Таким образом в летнее время, когда средняя температура воздуха в тени равна 25+ градусам, вода в баке за день может нагреться до 50-60 градусов.

Так же автор сделал простую манипуляцию с бочкой, для того чтобы она сохраняла тепло на протяжении ночи и утром вода еще была теплой. Для этого бочка была обернута минеральной ватой и фольгой, после чего бак-накопитель стал своего рода большим термосом.

Теперь о конструкции самой системы нагрева воды.
Два плоских радиатора были помещены на крышу дома автора.

Для удобства крепления были сделаны два металлических короба их жести и листов металла, в которые радиаторы и были помещены. Сверху радиаторы в коробах были закрыты стеклом для защиты от ветра и грязи. Автор использовал сразу два радиатора для того, чтобы уменьшить время нагрева воды, соответственно чем больше радиаторов, тем быстрее будет нагреваться вода от солнечного тепла.

На чердаке дома автор разместил пластиковую бочку вместимостью в 160 литров, которая была соединена с радиаторами и системой водопровода дома при помощи метало-пластиковых труб и фитингов.

Верх радиаторов установленных на крыше находится ниже уровня бака-накопителя, поэтому нагретая на солнце вода естественным путем поступает в бак. Как и полагается трубки подвода воды от бака сделаны с уклоном вниз в сторону радиаторов.

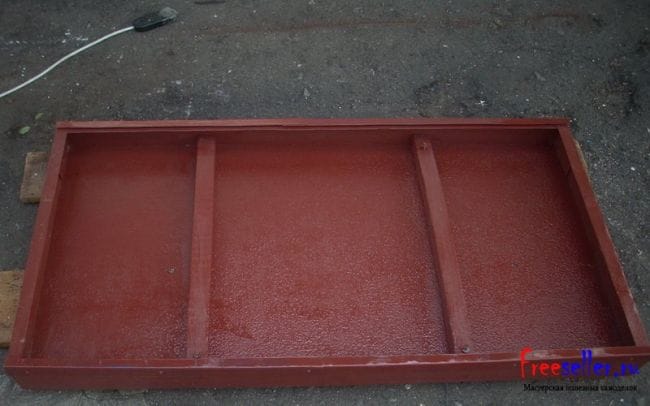

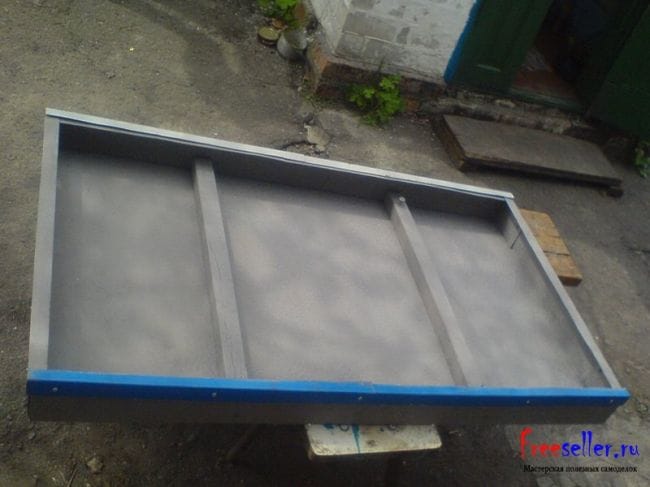

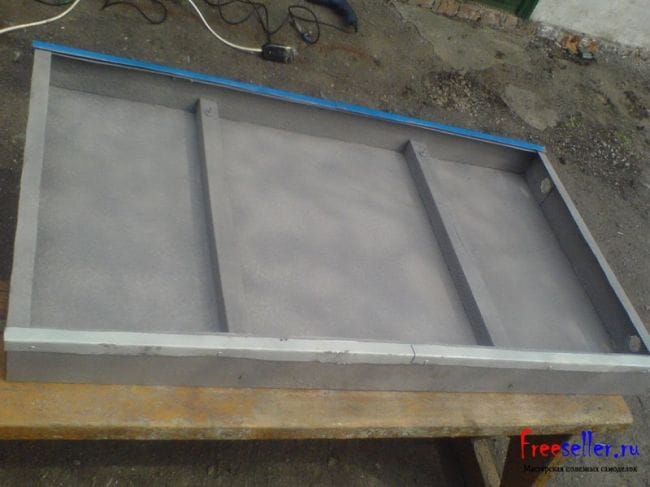

Тут видно фотографии изготовления металлических коробов для радиаторов :

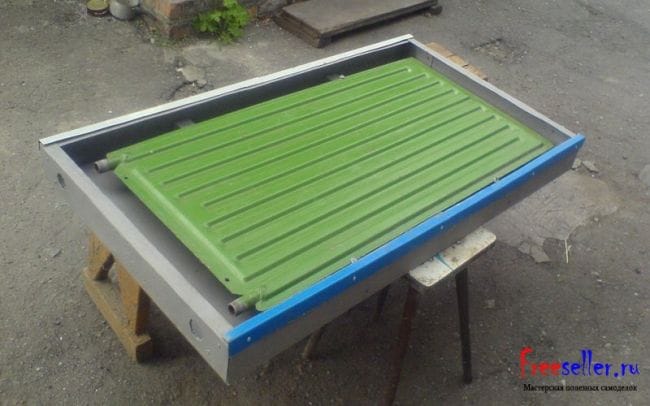

Вот так был размещен радиатор в самом коробе:

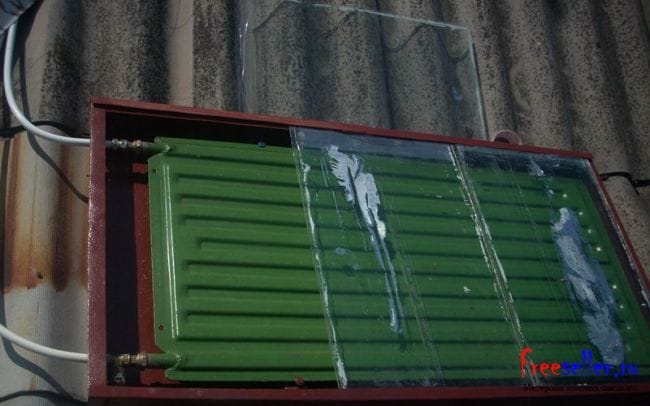

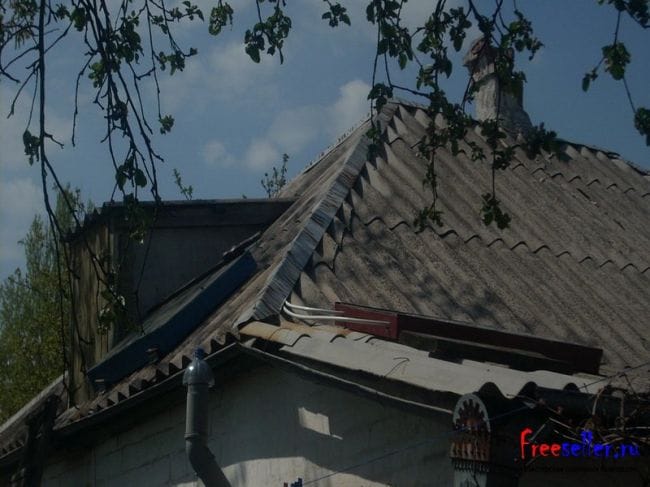

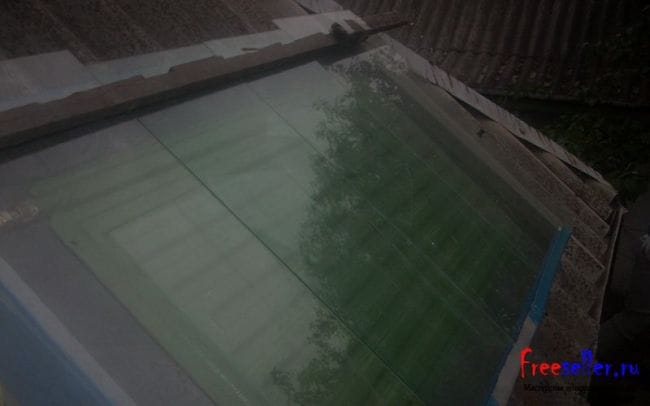

Далее автор приступил к установке и закреплению коробов с радиаторами на крыше здания:

А вот фотография бака расположенного на чердаке дома:

Так как автор использовал достаточно старые радиаторы отопления, которые долгое время валялись без дела, то при первом запуске системы довольно долго шла ржавая вода, но после того как радиаторы промылись качество воды пришло в норму.

Так же автор коллектора данной конструкции напоминает, что в зимнее время воду из системы нагрева необходимо слить. Поэтому стоит предусмотреть специальные дренажные краны внизу радиатора. Лучшая возможность слить воду с бака-накопителя, это перекрыть насосную станцию, а затем открыть кран подачи холодной воды. Таким образом вся находящаяся вода в баке стечет сама. В случае, если вы не сольете воду из солнечного коллектора на зиму, то в морозы конструкция деформируется и придет в негодность. Хотя сам коллектор и сделан из достаточно дешевых материалов, но при должном обслуживании сможет проработать достаточно долгое время.

Источник

Солнечный коллектор своими руками (21 фото + описание изготовления)

Сделал самодельный солнечный коллектор: подробные фото с размерами и описание изготовления солнечного водонагревателя своими руками.

Приветствую всех! Поставил бассейн на дачном участке и возникла необходимость в подогреве воды для бассейна и собственных нужд.

Изучив всевозможные варианты, в результате было принято решение создать солнечный коллектор своими руками для подогрева бассейна.

Принцип действия солнечного коллектора

По плану действие солнечного коллектора должно было осуществляться следующим образом: забор воды из бассейна происходит при помощи электрического насоса, опущенного в воду. Далее вода поступает в солнечный коллектор, созданный самостоятельно по змеевику из труб, который установлен под наклоном на постаменте. В процессе циркуляции по черному змеевику вода греется под воздействием ярких лучей солнца и поступает ко дну бассейна.

Конструкция солнечного коллектора

Наш коллектор, созданный самостоятельно, будет включать в себя 42 полудюймовые трубки (по 225 см каждая). Располагаются они горизонтально.
В общей сложности длина трубок составляет около 120 м (длина соединительных колен учитывается).

Необходимо сделать плоский короб черного цвета (228 х 190 х 10 см), а затем укрепить его на каркас. Окрашивание короба и каркаса следует выполнить черным антисептиком. С целью предотвращения утраты драгоценного тепла короб следует закрыть простым стеклом. Трубки коллектора также окрашиваются пульверизатор. Для этого подойдет обычная нитрокраска черного цвета.

Планируемая мощность коллектора зависит от интенсивности света и предполагается в пределах 1,6 — 2 кВт.

Схема поможет разобраться в системе подогрева воды:

В процессе деятельности мы кое-что изменили в схеме, о чем поговорим позже.

По плану коллектор должен быть установлен в солнечной местности, в нескольких метрах от бассейна. Тщательный выбор места был обусловлен тем, чтобы в будущем избежать потери тепла в магистралях и насос мог справиться с прокачкой воды по всей длине трубопровода солнечного коллектора на даче.
Также необходимо было учесть оптимальный наклон солнечного коллектора относительно горизонта.
При помощи программы 3D MAX (удобная штука) был произведен расчет и создано изображение нашего будущего солнечного коллектора.

Помимо этого были выполнены расчеты нужных деталей и составляющих для создания конструкции. Выбор трубы остановился на металлопласте. Этот материал оптимально подходит для данной цели, поскольку к его поверхности отлично пристает нитрокраска черного цвета, которой мы планируем покрасить трубки солнечного коллектора своими руками.

Смета, составленная по результатам подготовительных работ оказалась внушительной по объему.

Подготовка к самостоятельному созданию солнечного коллектора по нагреву воды

Ближе к осени началась подготовка и закупка необходимых материалов. Поскольку приобретение материалов попало на холодное время года, частичная сборка солнечного коллектора своими руками выполнялась в квартире. Скручивались детали вручную, а соединения уплотнялись при помощи специальной нити.
Наглядно вы можете это увидеть на фото:

Также, в процессе подготовительных работ был подготовлен чертеж рамы (короба) и подставки для солнечного коллектора. Чертеж основывался на том, что для рамы нашего коллектора понадобится два листа фанеры (стандартных) размером 1,52 х 1,52м и толщиной 10мм. Один из листов не раскраивается и используется в первоначальном размере, а второй необходимо разрезать на 5 кусков: 4 — 76 х 38см, 1 — 152 -76см.

Помимо это был куплен брус длинной 6 м, сечением 5 х 5хсм. Он понадобится для создания «стола» каркаса рамы и каркаса подставки.
